Spanerringe und spanersegmente
Spanerring für LBL-Spaner
(CIRC015-01)
Spanerring für LBL-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|
| 300 | 5.2 | 4.0 | 157 | 36 | DROITE | SH300 | COURD3003601 |
| 300 | 5.2 | 4.0 | 157 | 36 | GAUCHE | SH300 | COURG3003601 |
| 400 | 6.6 | 5.0 | 242 | 44 | DROITE | SH400 | COURD4004401 |
| 400 | 6.6 | 5.0 | 242 | 44 | GAUCHE | SH400 | COURG4004401 |
| 450 | 5.2 | 4.0 | 272 | 54 | DROITE | CL450 | COURD4505401 |
| 450 | 5.2 | 4.0 | 272 | 54 | GAUCHE | CL450 | COURG4505401 |
| 700 | 5.0 | 4.0 | 540 | 60 | DROITE | CT600 | COURD7006001 |
| 700 | 5.0 | 4.0 | 540 | 60 | GAUCHE | CT600 | COURG7006001 |
| 735 | 6.0 | 5.0 | 540 | 60 | DROITE | CT700 | COURD7356001 |
| 735 | 6.0 | 5.0 | 540 | 60 | GAUCHE | CT700 | COURG7356001 |
| 900 | 6.4 | 5.0 | 740 | 72 | DROITE | CT900 | COURD9007201 |
| 900 | 6.4 | 5.0 | 740 | 72 | GAUCHE | CT900 | COURG9007201 |
Spanerring für LINCK-Spaner
(CIRC015-02)
Spanerring für LINCK-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Stufenkörper | Bohr. | Z | Drehung | Code |
|---|---|---|---|---|---|---|---|
| 576 | 4.5 | 3.5 | 6.5 | 422 | 52 | DROITE | COURD5765201 |
| 576 | 4.5 | 3.5 | 6.5 | 422 | 52 | GAUCHE | COURG5765201 |
| 579 | 4.5 | 3.5 | 6.0 | 422 | 51 | DROITE | COURD5795101 |
| 579 | 4.5 | 3.5 | 6.0 | 422 | 51 | GAUCHE | COURG5795101 |
| 724 | 4.5 | 3.5 | 6.0 | 586 | 64 | DROITE | COURD7246401 |
| 724 | 4.5 | 3.5 | 6.0 | 586 | 64 | GAUCHE | COURG7246401 |
| 730 | 4.5 | 3.5 | 6.0 | 586 | 64 | DROITE | COURD7306401 |
| 730 | 4.5 | 3.5 | 6.0 | 586 | 64 | GAUCHE | COURG7306401 |
| 850 | 4.5 | 3.5 | 6.0 | 695 | 78 | DROITE | COURD8507801 |
| 850 | 4.5 | 3.5 | 6.0 | 695 | 78 | GAUCHE | COURG8507801 |
| 858 | 4.5 | 3.5 | 7.4 | 695 | 60 | DROITE | COURD8586001 |
| 858 | 4.5 | 3.5 | 7.4 | 695 | 60 | GAUCHE | COURG8586001 |
| 858 | 4.5 | 3.5 | 7.4 | 695 | 72 | DROITE | COURD8587201 |
| 858 | 4.5 | 3.5 | 7.4 | 695 | 72 | GAUCHE | COURG8587201 |
Spanerring für MEM-Spaner
(CIRC015-03)
Spanerring für MEM-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Stufenkörper | Bohr. | Z | Drehung | Code |
|---|---|---|---|---|---|---|---|
| 510 | 6.0 | 4.8 | 6.8 | 330 | 44 | DROITE | COURD5104401 |
| 510 | 6.0 | 4.8 | 6.8 | 330 | 44 | GAUCHE | COURG5104401 |
| 510 | 6.0 | 4.8 | 6.8 | 330 | 48 | DROITE | COURD5104801 |
| 510 | 6.0 | 4.8 | 6.8 | 330 | 48 | GAUCHE | COURG5104801 |
| 640 | 6.0 | 4.8 | 6.8 | 460 | 54 | DROITE | COURD6405401 |
| 640 | 6.0 | 4.8 | 6.8 | 460 | 54 | GAUCHE | COURG6405401 |
| 640 | 6.0 | 4.8 | 6.8 | 460 | 60 | DROITE | COURD6406001 |
| 640 | 6.0 | 4.8 | 6.8 | 460 | 60 | GAUCHE | COURG6406001 |
| 800 | 6.0 | 4.8 | 6.8 | 620 | 54 | DROITE | COURD8005401 |
| 800 | 6.0 | 4.8 | 6.8 | 620 | 54 | GAUCHE | COURG8005401 |

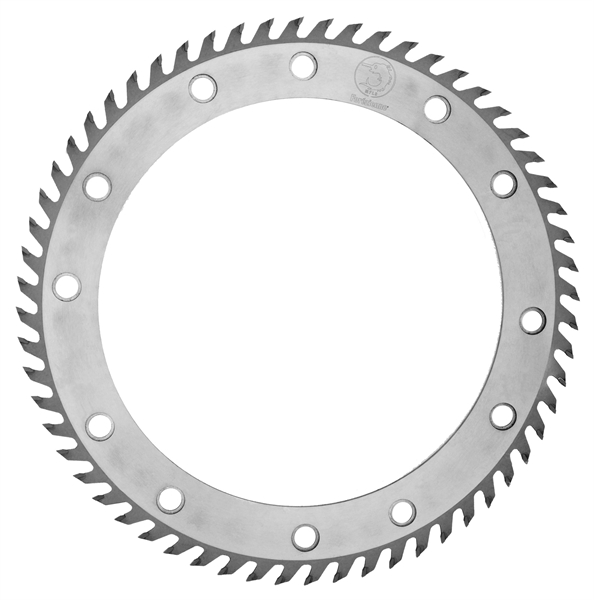

Spanerring für BONGIOANNI-Spaner
(CIRC015-04)
Spanerring für BONGIOANNI-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Stufenkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|---|
| 300 | 4.0 | 3.0 | 6.0 | 150 | 27 | DROITE | COURD3002701 | |
| 300 | 4.0 | 3.0 | 6.0 | 150 | 27 | GAUCHE | COURG3002701 | |
| 420 | 6.4 | 5.0 | 300 | 36 | DROITE | COURD4203601 | ||
| 420 | 6.4 | 5.0 | 300 | 36 | GAUCHE | COURG4203601 | ||
| 730 | 5.0 | 3.6 | 6.0 | 541 | 42 | DROITE | MODULO-6/8 | COURD7304201 |
| 730 | 5.0 | 3.6 | 6.0 | 541 | 42 | GAUCHE | MODULO-6/8 | COURG7304201 |
| 840 | 5.6 | 3.6 | 6.0 | 661 | 60 | DROITE | MODULO-3 | COURD8406001 |
| 840 | 5.6 | 3.6 | 6.0 | 661 | 57 | GAUCHE | MODULO-3 | COURG8406001 |
Spanerring für MÖHRINGER-Spaner
(CIRC015-05)
Spanerring für MOHRINGER-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Code |
|---|---|---|---|---|---|---|
| 770 | 9.5 | 7.0 | 645 | 66 | DROITE | COURD7706601 |
| 770 | 9.5 | 7.0 | 645 | 66 | GAUCHE | COURG7706601 |
| 830 | 7.5 | 5.5 | 680 | 64 | DROITE | COURD8306401 |
| 830 | 7.5 | 5.5 | 680 | 64 | GAUCHE | COURG8306401 |
Spanerring für EWD-Spaner
(CIRC015-06)
Spanerring für EWD-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Stufenkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|---|
| 530 | 6.4 | 5.0 | 355 | 76 | UNIVERSEL | PF19 | COUR5307601 | |
| 620 | 5.0 | 3.8 | 5.0 | 450 | 57 | DROITE | FZ3 | COURD6205701 |
| 620 | 5.0 | 3.8 | 5.0 | 450 | 57 | GAUCHE | FZ3 | COURG6205701 |
| 745 | 6.6 | 5.0 | 5.4 | 520 | 60 | DROITE | PF19 | COURD7456001 |
| 745 | 6.6 | 5.0 | 5.4 | 520 | 60 | GAUCHE | PF19 | COURG7456001 |
| 745 | 6.6 | 5.0 | 6.0 | 520 | 60 | DROITE | PF19 | COURD7456003 |
| 745 | 6.6 | 5.0 | 6.0 | 520 | 60 | DROITE | PF19 | COURD7456002 |
| 745 | 6.6 | 5.0 | 6.0 | 520 | 60 | GAUCHE | PF19 | COURG7456003 |
| 745 | 6.6 | 5.0 | 6.0 | 520 | 60 | GAUCHE | PF19 | COURG7456002 |

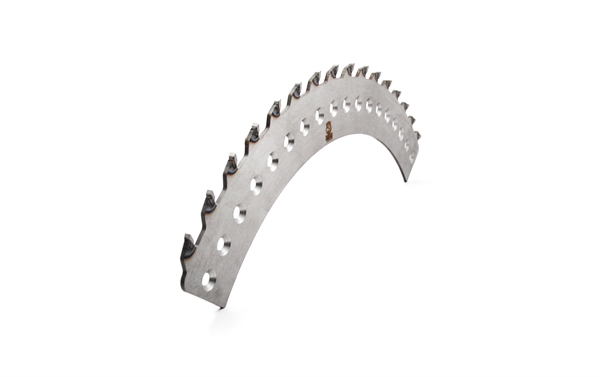

Spanersegmente für Linck-Spaner
(SEG001-01)
Spanersegmente, kompatibel mit Linck-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|
| 403 | 3.5 | 2.5 | 305 | 08 | DROITE | VP34 | SEGD4030801 |
| 403 | 3.5 | 2.5 | 305 | 08 | GAUCHE | VP34 | SEGG4030801 |
| 570 | 4.5 | 3.5 | 430 | 12 | DROITE | V25 | SEGD5701201 |
| 570 | 4.5 | 3.5 | 430 | 12 | GAUCHE | V25 | SEGG5701201 |
| 570 | 6.4 | 5.2 | 430 | 19 | DROITE | V25 | SEGD5701901 |
| 570 | 6.4 | 5.2 | 430 | 19 | GAUCHE | V25 | SEGG5701901 |
| 576 | 4.5 | 3.5 | 422 | 14 | DROITE | V25 | SEGD5761401 |
| 576 | 4.5 | 3.5 | 422 | 14 | GAUCHE | V25 | SEGG5761401 |
| 576 | 4.5 | 3.5 | 422 | 16 | DROITE | V25 | SEGD5761601 |
| 576 | 4.5 | 3.5 | 422 | 16 | GAUCHE | V25 | SEGG5761601 |
| 577 | 4.5 | 3.5 | 425 | 21 | DROITE | V25 | SEGD5772101 |
| 577 | 4.5 | 3.5 | 425 | 21 | GAUCHE | V25 | SEGG5772101 |
| 728 | 4.5 | 3.5 | 590 | 14 | DROITE | VM30 | SEGD7281401 |
| 728 | 4.5 | 3.5 | 590 | 14 | GAUCHE | VM30 | SEGG7281401 |
| 730 | 4.5 | 3.5 | 588 | 13 | DROITE | VM30 | SEGD7301301 |
| 730 | 4.5 | 3.5 | 588 | 13 | GAUCHE | VM30 | SEGG7301301 |
| 830 | 4.5 | 3.5 | 700 | 17 | DROITE | V40 | SEGD8301701 |
| 830 | 4.5 | 3.5 | 700 | 17 | GAUCHE | V40 | SEGG8301701 |
| 853 | 4.5 | 3.5 | 696 | 20 | DROITE | V40 | SEGD8532001 |
| 853 | 4.5 | 3.5 | 696 | 20 | GAUCHE | V40 | SEGG8532001 |
Spanersegmente für EWD-Spaner
(SEG001-02)
Spanersegmente, kompatibel mit EWD-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|
| 360 | 4.8 | 3.6 | 184 | 12 | UNIVERSEL | FR15 | SEG3601201 |
| 360 | 7.0 | 5.0 | 184 | 12 | UNIVERSEL | FR15 | SEG3601202 |
| 555 | 6.2 | 5.0 | 450 | 15 | DROITE | FZ5 | SEGD5551501 |
| 555 | 6.2 | 5.0 | 450 | 15 | GAUCHE | FZ5 | SEGG5551501 |
| 555 | 6.2 | 5.0 | 450 | 19 | DROITE | FZ3 | SEGD5551901 |
| 555 | 6.2 | 5.0 | 450 | 19 | DROITE | FZ3 | SEG5551901 |
| 555 | 6.2 | 5.0 | 450 | 19 | GAUCHE | FZ3 | SEGG5551901 |
| 562 | 4.5 | 3.0 | 450 | 19 | GAUCHE | FZ3 | SEGG5621901 |
Spanersegmente für Bongioanni-Spaner
(SEG001-03)
Spanersegmente, kompatibel mit Bongioanni-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|
| 678 | 5.2 | 3.7 | 524 | 12 | DROITE | SEGD6781201 | |
| 678 | 5.2 | 3.7 | 524 | 12 | GAUCHE | SEGG6781201 | |
| 730 | 5.5 | 3.5 | 580 | 14 | DROITE | CH1100 | SEGD7301401 |
| 730 | 5.5 | 3.5 | 580 | 14 | GAUCHE | CH1100 | SEGG7301401 |
| 730 | 5.5 | 3.5 | 580 | 15 | DROITE | CH1100 | SEGD7301501 |
| 730 | 5.5 | 3.5 | 580 | 15 | GAUCHE | CH1100 | SEGG7301501 |
Spanersegmente für LBL-Spaner
(SEG001-04)
Spanersegmente, kompatibel mit LBL-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Modell | Code |
|---|---|---|---|---|---|---|---|
| 690 | 5.4 | 4.0 | 540 | 16 | DROITE | CT600 | SEGD6901601 |
| 690 | 5.4 | 4.0 | 540 | 16 | GAUCHE | CT600 | SEGG6901601 |
| 700 | 5.4 | 4.0 | 540 | 16 | DROITE | CT600 | SEGD7001601 |
| 700 | 5.4 | 4.0 | 540 | 16 | GAUCHE | CT600 | SEGG7001601 |
Spanersegmente für Primultini-Spaner
(SEG001-05)
Spanersegmente, kompatibel mit Primultini-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Code |
|---|---|---|---|---|---|---|
| 726 | 7.0 | 6.0 | 630 | 23 | DROITE | SEGD7262301 |
| 726 | 7.0 | 6.0 | 630 | 23 | GAUCHE | SEGG7262301 |
| 788 | 6.0 | 4.0 | 630 | 20 | DROITE | SEGD7882001 |
| 788 | 6.0 | 4.0 | 630 | 20 | GAUCHE | SEGG7882001 |
Spanersegmente für Lindex-Spaner
(SEG001-06)
Spanersegmente, kompatibel mit Lindex-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Code |
|---|---|---|---|---|---|---|
| 828 | 4.8 | 3.8 | 670 | 23 | DROITE | SEGD8282301 |
| 828 | 4.8 | 3.8 | 670 | 23 | GAUCHE | SEGG8282301 |
Spanersegmente für Artiglio-Spaner
(SEG001-07)
Spanersegmente, kompatibel mit Artiglio-Spaneranlagen.
| Ø | Schnitt | Blattkörper | Bohr. | Z | Drehung | Code |
|---|---|---|---|---|---|---|
| 840 | 7.0 | 6.0 | 710 | 12 | DROITE | SEGD8401201 |
| 840 | 7.0 | 6.0 | 710 | 12 | GAUCHE | SEGG8401201 |
