Porte-outils universels (Al. 30)

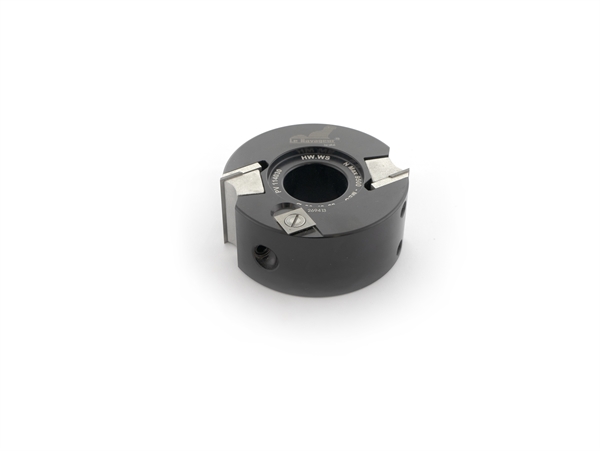

Porte-outils universel (hauteur 40 mm)

(RAV026-01)

Porte-outils universel en alliage léger à profils multiples
Hauteur 40 mm

Equipé de deux araseurs

D	H	Al	Z	Code
90	40	30	2	ELPV114030
100	40	30	2	ELPV030045
120	40	50	2	ELPV114050

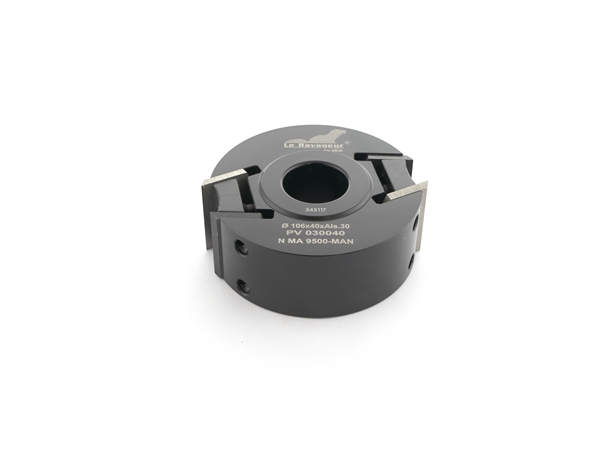

Porte-outils universel avec contre-fers (hauteur 40 mm)

(RAV027-01)

Porte-outils universel en alliage léger avec contre-fers à profils multiples
Hauteur 40 mm

D	H	Al	Z	Code
110	40	30	2	ELPV030040
125	40	50	2	ELPV050040

Coffret Porte-outils (hauteur 40 mm)

(RAV028-01)

Le coffret est composé de :

- 1 porte-outils universel en alliage léger à profils multiples hauteur 40, équipé de deux araseurs, 1 clé, 1 pierre à huile

- 6 jeux de fers profilés

D	H	Al	Z	Code
90	40	30	2	ELCE3090641
120	40	50	2	ELCE5120641

Coffret porte-outils avec contre fers (hauteur 40 mm)

(RAV029-01)

Le coffret est composé de :
-1 porte-outils universel en alliage léger à profils multiples hauteur 40, 1 clé, 1 pierre à huile

- 6 jeux de fers profilés

D	H	Al	Z	Code
110	40	30	2	ELCE3110643
125	40	50	2	ELCE5120643

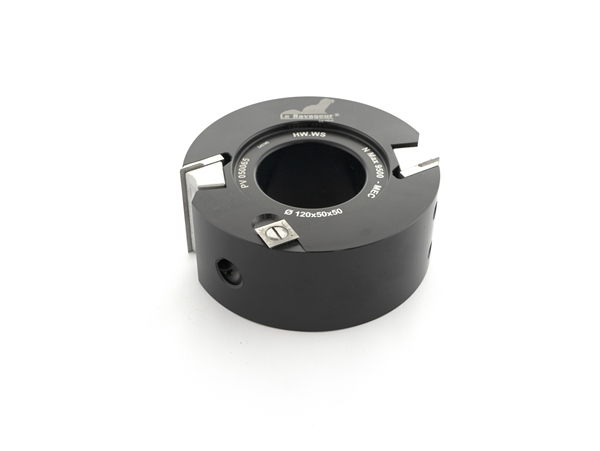

Porte-outils universel (hauteur 50 mm)

(RAV030-01)

Porte-outils universel en alliage léger à profils multiples hauteur 50 équipé de deux araseurs. Alésage 30

D	H	Al	Z	Code
100	50	30	2	ELPV030055
120	50	50	2	ELPV050065

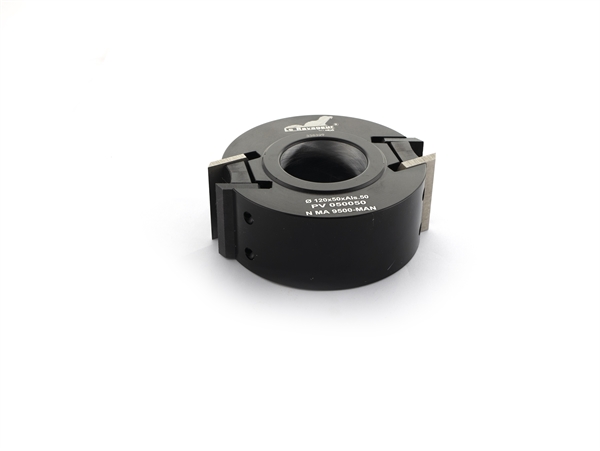

Porte-outils universel avec contre fers (hauteur 50 mm)

(RAV031-01)

Porte-outils universel en alliage léger avec contre-fers à profils multiples hauteur 50.

D	H	Al	Z	Code
110	50	30	2	ELPV030050
135	50	50	2	ELPV050050

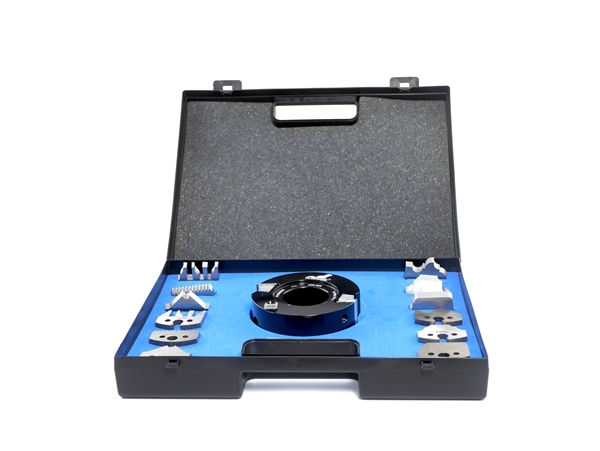

Coffret porte outils (hauteur 50 mm)

(RAV032-01)

Le coffret est composé de :
- 1 porte-outils universel en alliage léger à profils multiples hauteur 50 équipé de deux araseurs alésage 30, 1 clé, 1 pierre à huile

- 6 jeux de fers profilés

D	H	Al	Z	Code
100	50	30	2	ELCE3100651
120	50	50	2	ELCE5120651

Coffret porte outils avec contre fers (hauteur 50 mm)

(RAV033-01)

Le coffret est composé de :

- 1 porte-outils universel en alliage léger à profils multiples hauteur 50, 1 clé, 1 pierre à huile.

- 6 jeux de fers profilés

D	H	Al	Z	Code
110	50	30	2	ELCE3110653
135	50	50	2	ELCE5120653

Porte-outils à dresser, arrondir et chanfreiner à plaquettes

(PH030-01)

Porte-outils permettant de dresser et arrondir ou chanfreiner par simple inversion des porte-outils dessus et dessous.

- Montage sur arbre porte-fraise sur CNC

- Réglable par bagues

- Utilisable en rotation droite et gauche

- MEC / avance mécanique

D	Al	Z	Rayon	Utilisation	Code
120	30	2	3	RAYON DESSUS AVEC CHANFREIN	ELPH030011
120	30	2	3	RAYON DESSOUS AVEC CHANFREIN	ELPH030005
106	30	2		P.O. A DRESSER	ELPH030010

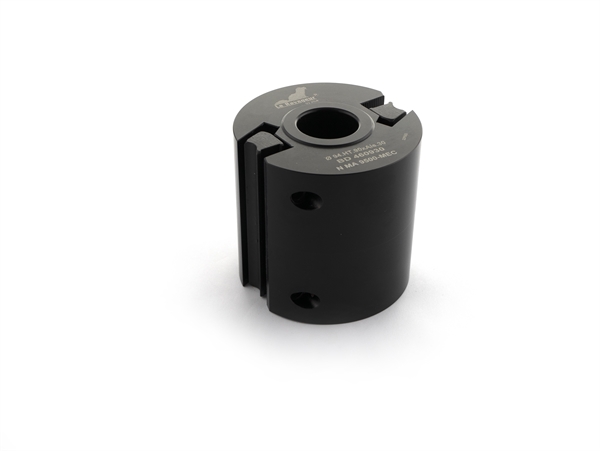

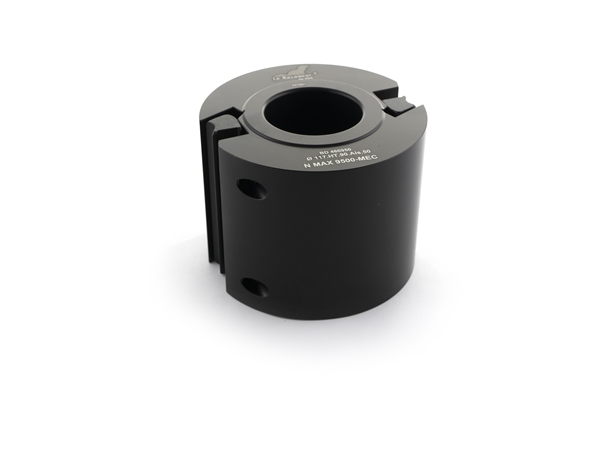

Porte-outils à moulurer (hauteur 90 mm)

(RAV034-01)

Porte-outils universel en alliage léger à profils multiples hauteur 90.

D	H	Al	Z	Code
94	90	30	2	ELBD460930
120	90	50	2	ELBD460950

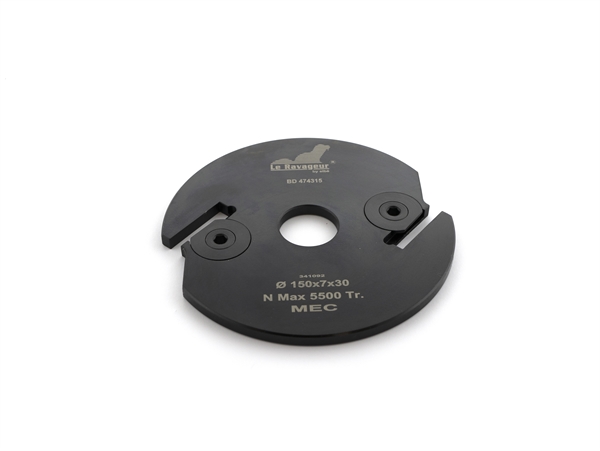

Disque multifonction

(RAV040-01)

Spécialement conçus pour la réalisation de profils et de contre-profils, ces disques permettent également les rainures, tenons, feuillures, enfourchements et les plate-bandes.

La grande facilité d’emploi, la simplicité du réglage et l’interchangeabilité des couteaux en font un parfait outil de base en menuiserie et ébénisterie.

Corps en acier bruni de 7 mm d’épaisseur.

Nombre de coupe 2.

Diamètre de coupe 120 à 250 mm.

Fixation des couteaux par brides et vis assurant une parfaite sécurité.

D	Al	Z	Code
120	30	2	ELBD474312
130	30	2	ELBD474313
140	30	2	ELBD474314
150	30	2	ELBD474315
160	30	2	ELBD474316
170	30	2	ELBD474317
180	30	2	ELBD474318
200	30	2	ELBD474320
230	30	2	ELBD474323
250	30	2	ELBD474325
140	50	2	ELBD474514
150	50	2	ELBD474515
160	50	2	ELBD474516
170	50	2	ELBD474517
180	50	2	ELBD474518
200	50	2	ELBD474520
230	50	2	ELBD474523
250	50	2	ELBD474525

Adaptateur bout d'arbre pour disque multifonction

$Adaptateur bout d\'arbre pour disque multifonction$

(RAV046-01)

Al	Trous d'ergots	Code
30	M14	ELBD784617
30	M16	ELBD784619
50	M16	ELBD784618

Produits Associés

Porte-Outils Mono-Fonction : Pièces détachées

Pièces de rechange pour disque multifonction

(RAV040-02)

Information	Code
Bride de serrage (6 pièces)	ELBD790852
Vis de fixation bride (6 pièces)	ELBD797923

Produits Associés

Porte-Outils Mono-Fonction : Pièces détachées

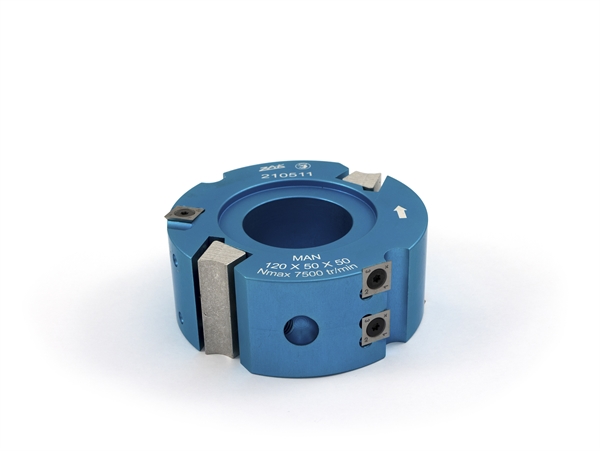

Porte-Outils Mono-Fonction : Porte outils TAO

(ZAKP.O-TAO)

Ces porte-outils, réalisés dans un alliage léger à très haute résistance, répondent aux exigences des professionnels et des amateurs. Avec ses 240 profils et la possibilité de réaliser sous un très court délai un profil spécial, le TAO propose la gamme la plus étendue. On trouve à travers cette gamme de profils, des fonctions de base en menuiserie et ébénisterie, mais aussi des réalisations de haut niveau, comme les fenêtres, grâce à la conception des couteaux rendant les diverses opérations de pointage très aisées. Des moulures de style qui ont marqué notre histoire de l'ébénisterie y figurent aussi. Afin de leur garantir un maximum de précision, les couteaux sont maintenus sur le porte-outils par deux pions calibrés à l'entraxe standard européen de 30 mm.

3 VERSIONS DE PORTE-OUTILS :
TAO CALIBREUR
- Ce porte-outils est la synthèse du PO à moulurer et du calibreur. Le TAO calibreur peut-être utilisé en fonction (Moulurage) sans avoir à démonter sa fonction (Calibreur)
TAO MOULURE
- Ce porte-outils a principalement une fonction de moulurage avec les couteaux de la série 531.
TAO CONTRE-LAMES
- Ce porte-outils à contre-lames permet de réaliser toutes les opérations de moulurage et de calibrage. Equipé de contre-lames de la série 551 il permet d'obtenir une forte limitation du rejet et de répondre aux exigences des futures normes européennes.
- Travail bout d'arbre
- Chantournage
- Moulurage

D	d	Information	Code
90	30	Moulure	ZAK210310
120	50	Moulure	ZAK210510
120	50	Moulure + Calibreur	ZAK210511

Produits Associés

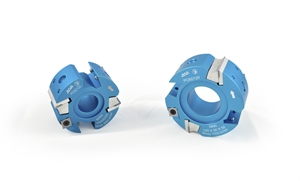

Porte-outils double entraxe

(FRAI112)

Porte-outils double entraxe pour la réalisation de profils. Corps alu, pour fers hauteur 40 ou 50 mm standard, ou ZAK.

Ø	H	d	Z	Code
120	50	50	2+2	PO50120

Produits Associés

Porte-Outils Mono-Fonction : Porte outils TAO

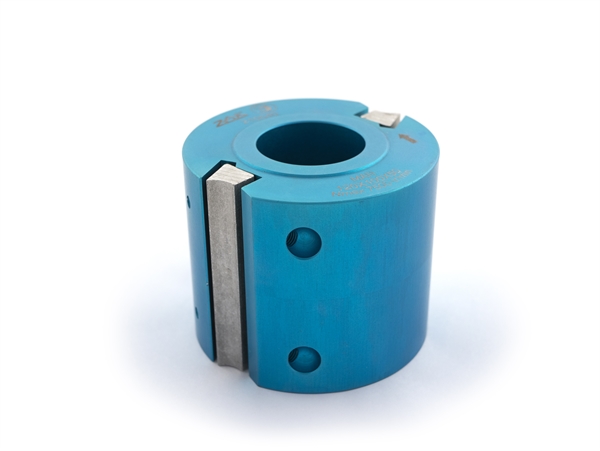

Porte-Outils Mono-Fonction : Porte outils TAO ZAK® (hauteur 100)

(ZAKP.O-TAO-1)

Cet outil permet la réalisation de moulures de style pour l'ébénisterie et la menuiserie : plynthes, corniches, stylobates, frises, socles, cadres de tableau, etc… Sa hauteur de 100 mm permet des profils à grand développement tout en restant compatibles avec des machines de puissances moyenne.

D	H	d	Code
90	100	30	ZAK210340
120	100	50	ZAK210540

Produits Associés

Porte-Outils Mono-Fonction : Pièces détachées

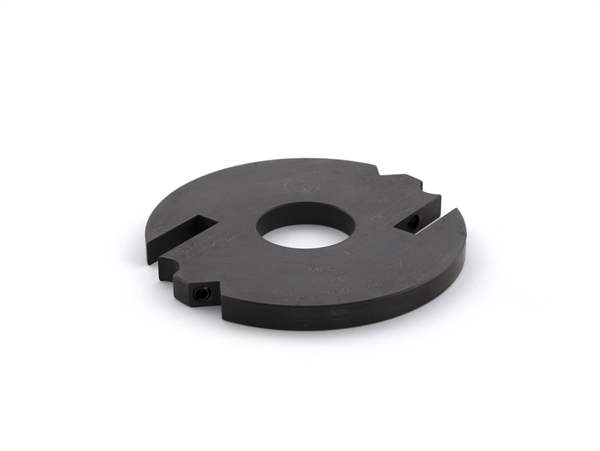

Porte-Outils Universel : Disque multi

(ZAKP.O-DISQUES)

Le diamètre indiqué correspond au diamètre de coupe maxi sur un disque équipé de 2 couteaux série 560 excepté pour les couteaux plate-bande où le diamètre est à majorer de 10 mm.

d	D	Information	Code
130	30	2 coupes Z2	ZAK213213
170	30	2 coupes Z2	ZAK213217
180	30	2 coupes Z2	ZAK213218
180	50	2 coupes Z2	ZAK215218
190	50	2 coupes Z2	ZAK215219
150	30	4 coupes Z4	ZAK213415
158	30	4 coupes Z4	ZAK213492
174	30	4 coupes Z4	ZAK213493
180	30	4 coupes Z4	ZAK213418
190	30	4 coupes Z4	ZAK213419
194	30	4 coupes Z4	ZAK213495
200	30	4 coupes Z4	ZAK213420
230	30	4 coupes Z4	ZAK213423
250	30	4 coupes Z4	ZAK213425
160	30	4 coupes Z4	ZAK213416
170	50	4 coupes Z4	ZAK215417
178	50	4 coupes Z4	ZAK215494
180	50	4 coupes Z4	ZAK215418
190	50	4 coupes Z4	ZAK215419
194	50	4 coupes Z4	ZAK215495
200	50	4 coupes Z4	ZAK215420
214	50	4 coupes Z4	ZAK215497
230	50	4 coupes Z4	ZAK215423

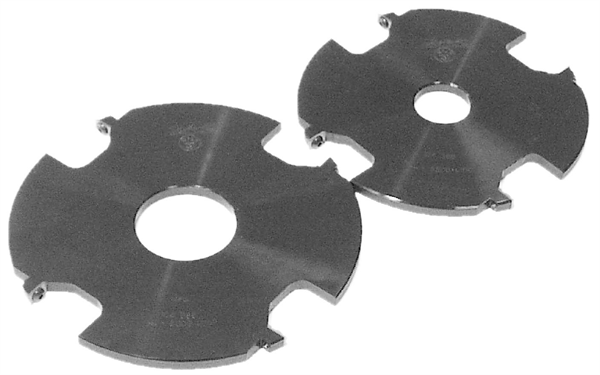

Porte-Outils Mono-Fonction : Plateau à enfourchement

(ZAKP.O-PLATEAU)

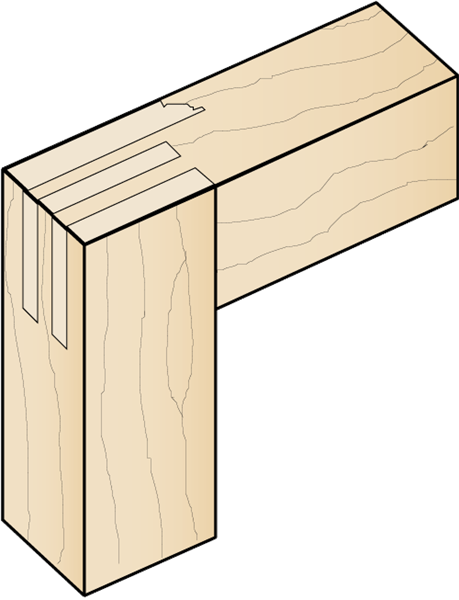

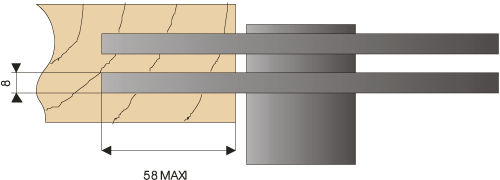

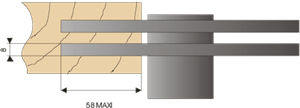

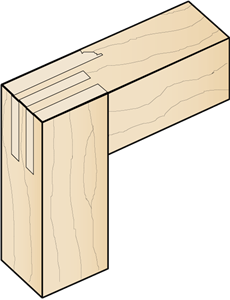

Ces plateaux sont spécialement conçus pour réaliser des assemblages à enfourchement très utilisés dans la réalisation des fenêtres. Entièrement équipés d'éléments de coupe en carbure, ils offrent un bon rendement et une grande qualité de travail dans tous les bois.
(Les PO à enfourchement sont équipés de plaquettes 8x12x1.5)

D	H	d	Code
118	8	30	ZAK104381
138	8	50	ZAK104581
158	8	30	ZAK104388
178	8	50	ZAK104588
184	8	50	ZAK104586

Produits Associés

Porte-Outils Mono-Fonction : Pièces détachées
