Arrondir & chanfreiner

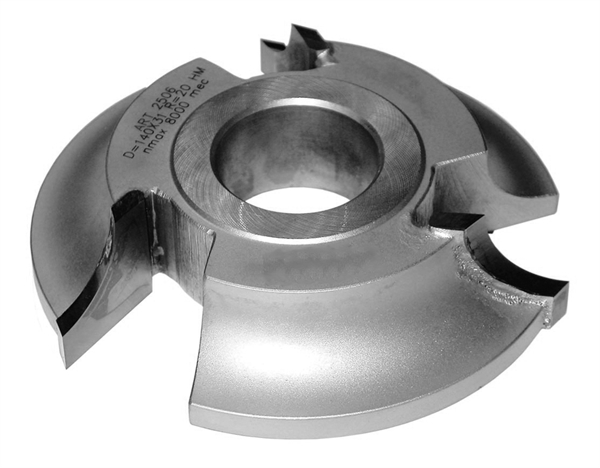

Fraises rainure 1/4 de rond carbure brasée

(FRAI055)

Pour la réalisation de quart de rond.

Ø	H	d	Z	R	Pos.	Code
140	10	50	3	5	DESSUS	FRAI0753S
140	15	50	3	6	DESSUS	FRAI0051
140	15	50	3	8	DESSUS	FRAI0052
140	15	50	3	10	DESSUS	FRAI0053
140	20	50	3	12	DESSUS	FRAI0054
140	20	50	3	15	DESSUS	FRAI0055
140	25	50	3	20	DESSUS	FRAI0056
160	30	50	3	25	DESSUS	FRAI0057
140	10	50	3	5	DESSOUS	FRAI0753I
140	15	50	3	6	DESSOUS	FRAI0143
140	15	50	3	8	DESSOUS	FRAI0144
140	15	50	3	10	DESSOUS	FRAI0145
140	20	50	3	12	DESSOUS	FRAI0146
140	20	50	3	15	DESSOUS	FRAI0147
140	25	50	3	20	DESSOUS	FRAI0148
160	30	50	3	25	DESSOUS	FRAI0149

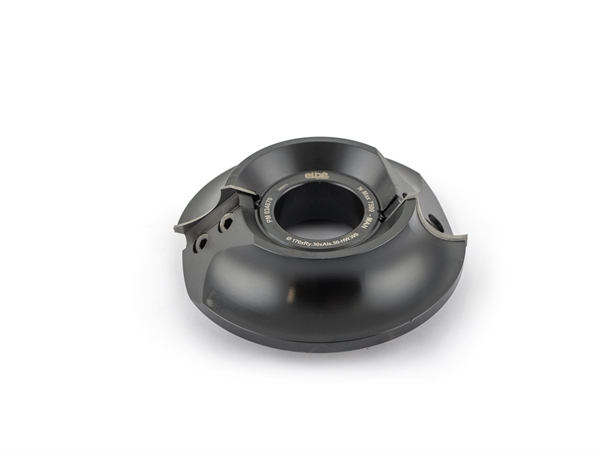

Porte-outils 1/4 de rond à plaquettes

(PM034-01)

D	Al	Z	Rayon	Position	Code
140	50	2	6	DESSUS	ELPM034055
140	50	2	8	DESSUS	ELPM034005
140	50	2	10	DESSUS	ELPM034015
140	50	2	12	DESSUS	ELPM034025
140	50	2	15	DESSUS	ELPM034035
150	50	2	20	DESSUS	ELPM034045
170	50	2	30	DESSUS	ELPM034065
160	50	2	25	DESSUS	ELPM034075
140	50	2	8	DESSOUS	ELPM034010
140	50	2	10	DESSOUS	ELPM034020
140	50	2	12	DESSOUS	ELPM034030
140	50	2	15	DESSOUS	ELPM034040
150	50	2	20	DESSOUS	ELPM034050
140	50	2	6	DESSOUS	ELPM034060
170	50	2	30	DESSOUS	ELPM034070
160	50	2	25	DESSOUS	ELPM034080

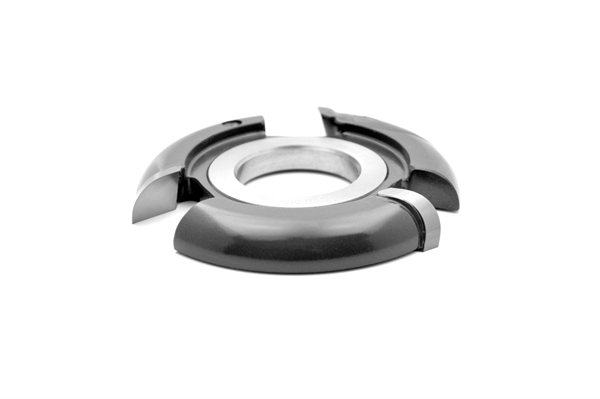

Fraises congé carbure brasée

(FRAI069)

Pour la réalisation de congé.

Ø	H	d	Z	R	Pos.	Code
140	20	50	3	6	DESSUS	FRAI0164
140	20	50	3	8	DESSUS	FRAI0165
140	20	50	3	10	DESSUS	FRAI0166
140	20	50	3	12	DESSUS	FRAI0167
140	20	50	3	15	DESSUS	FRAI0168
140	20	50	3	20	DESSUS	FRAI0169
160	30	50	3	25	DESSUS	FRAI0170
140	20	50	3	6	DESSOUS	FRAI0171
140	20	50	3	8	DESSOUS	FRAI0172
140	20	50	3	10	DESSOUS	FRAI0173
140	20	50	3	12	DESSOUS	FRAI0174
140	20	50	3	15	DESSOUS	FRAI0175
140	20	50	3	20	DESSOUS	FRAI0176
160	20	50	3	25	DESSOUS	FRAI0177

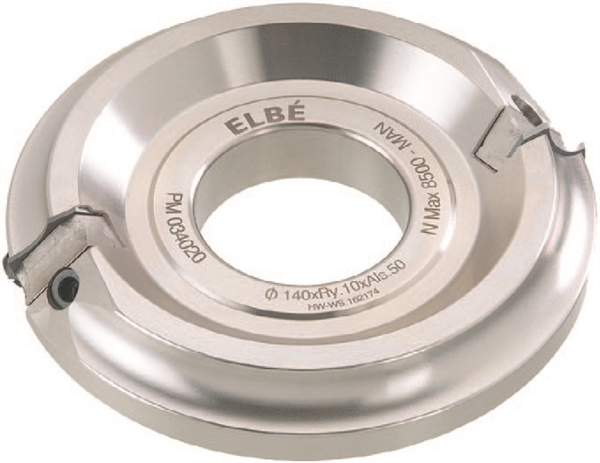

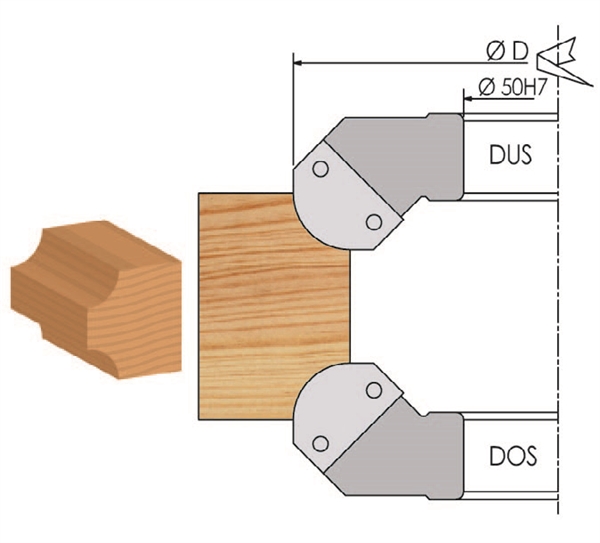

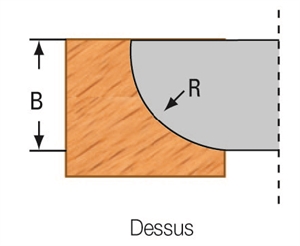

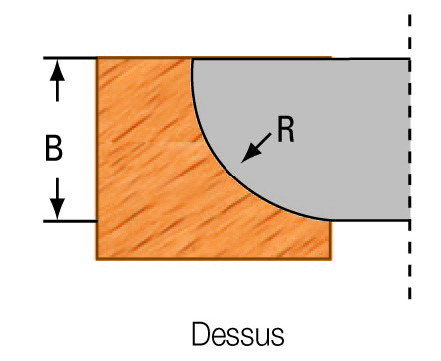

Porte-outils conge à plaquettes

(PM032-01)

D	Al	Z	Rayon	Position	Code
140	50	2	6	DESSUS	ELPM032145
140	50	2	8	DESSUS	ELPM032155
140	50	2	10	DESSUS	ELPM032165
140	50	2	12	DESSUS	ELPM032175
140	50	2	15	DESSUS	ELPM032185
150	50	2	20	DESSUS	ELPM032195
160	50	2	25	DESSUS	ELPM032205
140	50	2	6	DESSOUS	ELPM032150
140	50	2	8	DESSOUS	ELPM032160
140	50	2	10	DESSOUS	ELPM032170
140	50	2	12	DESSOUS	ELPM032180
140	50	2	15	DESSOUS	ELPM032190
150	50	2	20	DESSOUS	ELPM032200
160	50	2	25	DESSOUS	ELPM032210

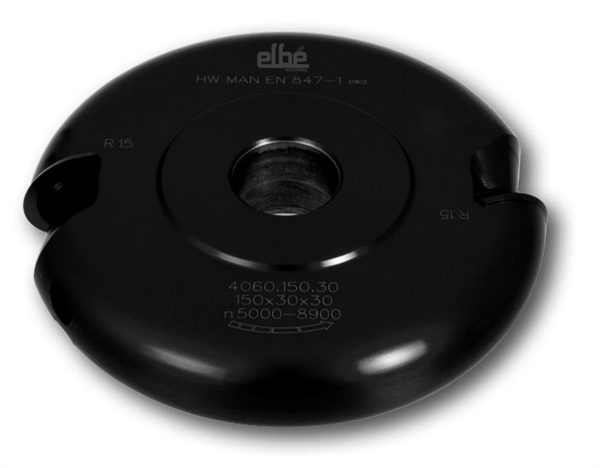

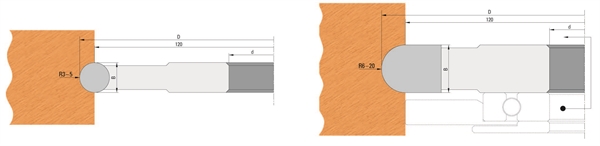

Porte-outils demi-rond concave Z2 à plaquettes

(PM036-01)

- Pour réaliser des congés ou des demi-rond concave sur tous types de bois et de panneaux

- MAN / Avance Manuelle

D	H	Al	Z	Rayon	Code
126	6	50	2	3	ELPM036003
128	8	50	2	4	ELPM036004
130	10	50	2	5	ELPM036005
132	12	50	2	6	ELPM036006
136	16	50	2	8	ELPM036008
140	20	50	2	10	ELPM036010
144	24	50	2	12	ELPM036012
150	30	50	2	15	ELPM036015
160	40	50	2	20	ELPM036020

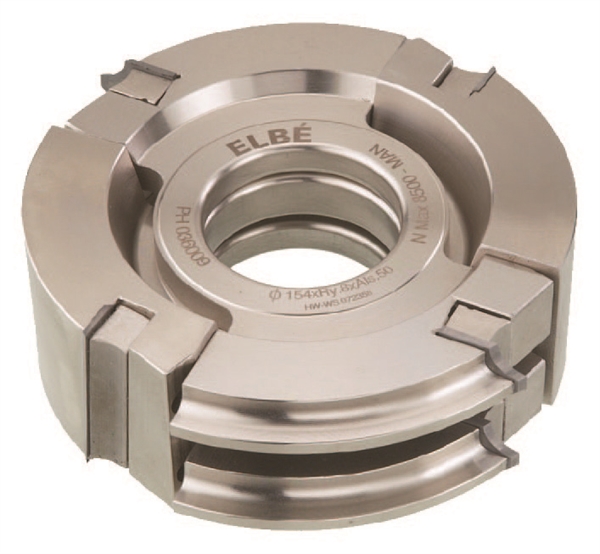

Porte-outils à dresser, arrondir et chanfreiner à plaquettes

(PH036-01)

Porte-outils permettant de dresser et arrondir ou chanfreiner par simple inversion des porte-outils dessus et dessous.

D	Al	Z	Rayon	Utilisation	Information	Code
139	50	2	3	RAYON DESSUS AVEC CHANFREIN		ELPH036111
139	50	2	4	RAYON DESSUS AVEC CHANFREIN		ELPH036112
139	50	2	5	RAYON DESSUS AVEC CHANFREIN		ELPH036113
139	50	2	6	RAYON DESSUS AVEC CHANFREIN		ELPH036114
139	50	2	8	RAYON DESSUS AVEC CHANFREIN		ELPH036115
154	50	2	3	RAYON DESSUS AVEC CHANFREIN		ELPH036011
154	50	2	4	RAYON DESSUS AVEC CHANFREIN		ELPH036012
154	50	2	5	RAYON DESSUS AVEC CHANFREIN		ELPH036013
154	50	2	6	RAYON DESSUS AVEC CHANFREIN		ELPH036014
154	50	2	8	RAYON DESSUS AVEC CHANFREIN		ELPH036015
139	50	2	3	RAYON DESSOUS AVEC CHANFREIN		ELPH036105
139	50	2	4	RAYON DESSOUS AVEC CHANFREIN		ELPH036106
139	50	2	5	RAYON DESSOUS AVEC CHANFREIN		ELPH036107
139	50	2	6	RAYON DESSOUS AVEC CHANFREIN		ELPH036108
139	50	2	8	RAYON DESSOUS AVEC CHANFREIN		ELPH036109
154	50	2	3	RAYON DESSOUS AVEC CHANFREIN		ELPH036005
154	50	2	4	RAYON DESSOUS AVEC CHANFREIN		ELPH036006
154	50	2	5	RAYON DESSOUS AVEC CHANFREIN		ELPH036007
154	50	2	6	RAYON DESSOUS AVEC CHANFREIN		ELPH036008
154	50	2	8	RAYON DESSOUS AVEC CHANFREIN		ELPH036009
125	50	2		P.O. A DRESSER	Se monte sur diamètre 139	ELPH036110
140	50	2		P.O. A DRESSER	Se monte sur diamètre 154	ELPH036010

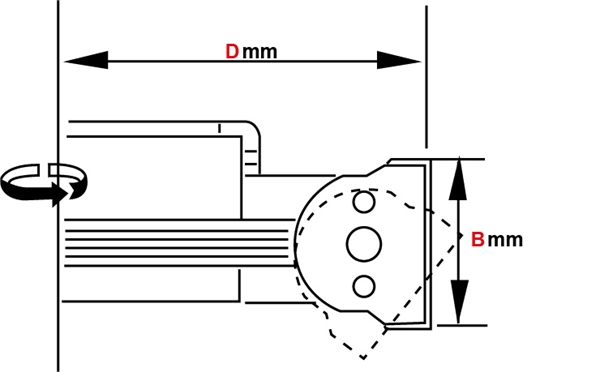

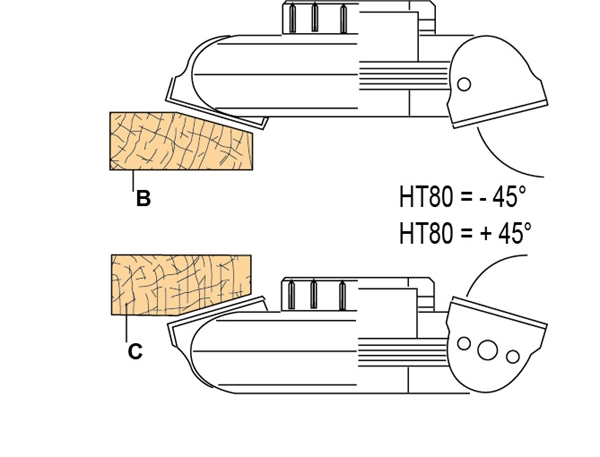

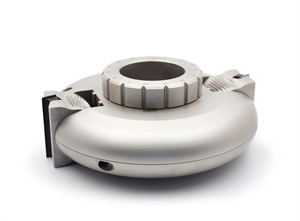

Porte-outils orientable à plaquettes carbure jetables réglage molette mécanique

(FRAI032-01)

Pour la réalisation de pentes réglables.

Ø	H	d	Z	Code
170	50	50	2	FRAI0271
170	80	50	2	FRAI027180

Produits Associés

Plaquettes amovibles carbure pour porte-outils orientable (Hauteur 50 mm)

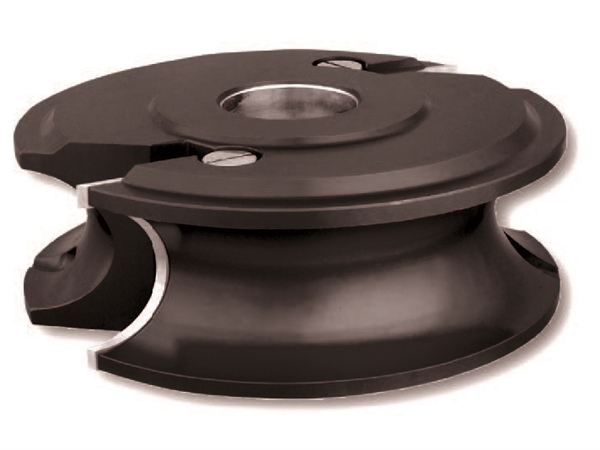

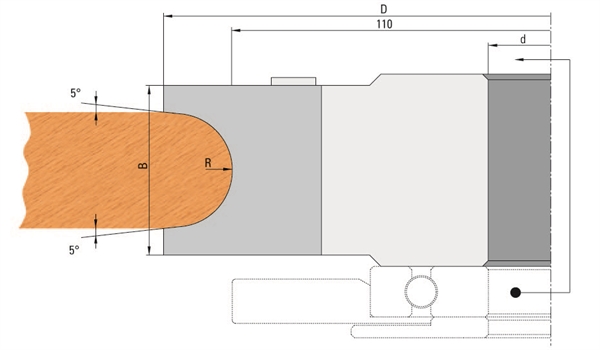

Porte-outils demi-rond convexe Z2 à plaquettes

(PM035-01)

- Pour arrondir tous types de bois et de panneaux
- Porte-outils en acier
- MAN / Avance Manuelle

D	Al	Z	Rayon	Code
140	50	2	3	ELPM035003
140	50	2	4	ELPM035004
140	50	2	5	ELPM035005
140	50	2	6	ELPM035006
140	50	2	8	ELPM035008
140	50	2	10	ELPM035010
140	50	2	12	ELPM035012
150	50	2	15	ELPM035015
150	50	2	20	ELPM035020

Fraises chanfrein carbure brasé

(FRAI049)

Pour la réalisation de chanfrein 45°.

Ø	H	d	Z	Pos.	Code
140	20	50	3	DESSUS	FRAI0062
160	30	50	3	DESSUS	FRAI0064
140	20	50	3	DESSOUS	FRAI0063
160	30	50	3	DESSOUS	FRAI0065

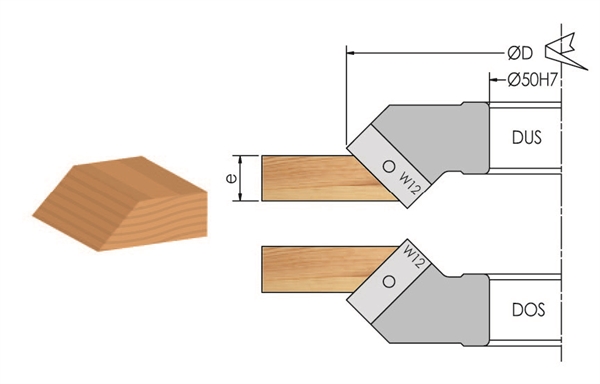

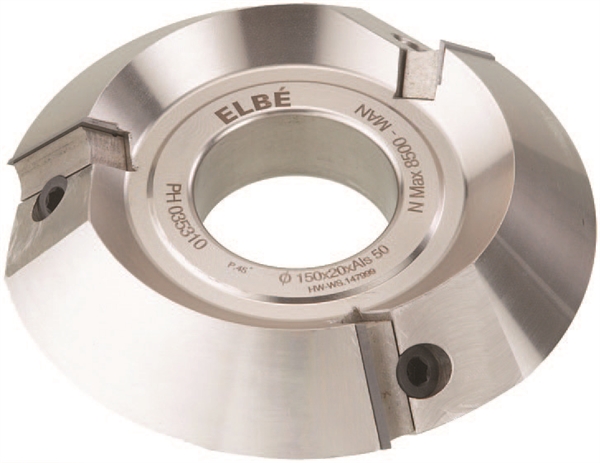

Porte-outils chanfrein 45° à plaquettes

(PH035-01)

- Plaquettes standard WS
- MAN / Avance Manuelle

D	H	Al	Z	Position	Code
150	20	50	3	DESSUS	ELPH035305
180	35	50	3	DESSUS	ELPH035315
150	20	50	3	DESSOUS	ELPH035310
180	35	50	3	DESSOUS	ELPH035320

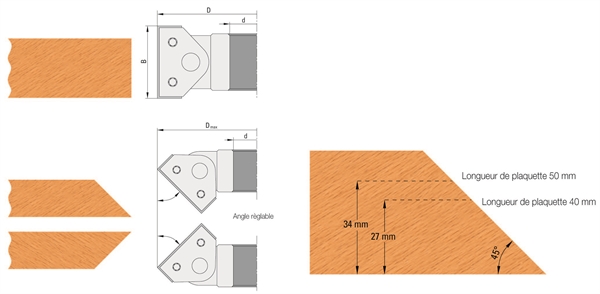

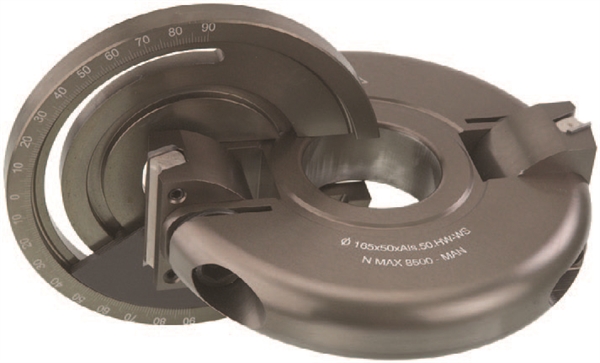

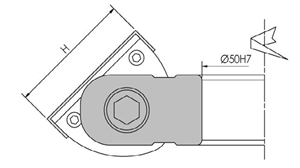

Porte-outils a géometrie variable à plaquettes

(PG040-01)

- Permet de réaliser des chanfreins, dans le bois massif et les panneaux
- Réglage indépendant des 2 têtes, a l’aide d’un système de positionnement par rapporteur
- Porte-outils en alliage léger
