Rainer & feuillurer

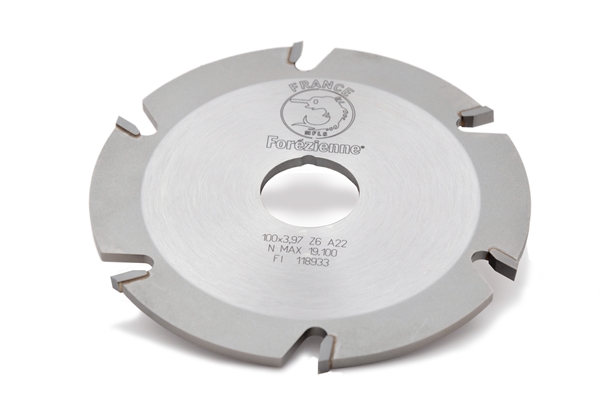

Fraises Lamello®

(FRAI003-01)

Pour la réalisation d'assemblage Lamello®.

Ø	B	d	Z	Code
100	3.97	22	6	FRAI0001
102	3.97	22	12	FRAI0002

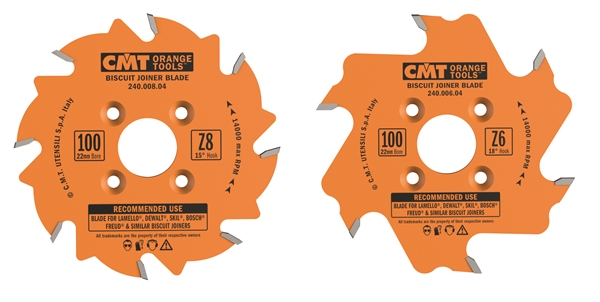

Lame circulaire pour Lamello®

(CMT240-241)

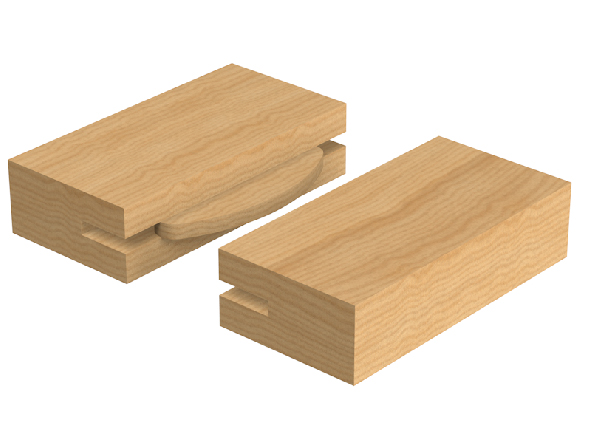

La nouvelle lame CMT 100mm (4”) pour biscuits avec revêtement en P.T.F.E. de couleur orange fait l'ébénisterie-biscuit facile et rapide. De l'acier allemand d'excellente qualité et des dents couvertes de microgrammes de carbure assurent un usage à longue durée. Lames circulaires pour Lamello®, Dewalt®, Bosch®, Skil®, Freud®, Metabo®, Virutex®, Porter Cable®, Bosch® et d'autres modèles d'ébénisteries populaires.

D	K	P	Z	B	Trous d'ergots	α	β	Code
100	3.96	3.0	6	22	4/4.5-9.5/36	18°	10° ATB	CMT24000604
100	3.96	3.0	8	22	4/4.5-9.5/36	15°	10° ATB	CMT24000804
100	3.96	3.1-3.8	8	22		15°	FLAT	CMT24100804

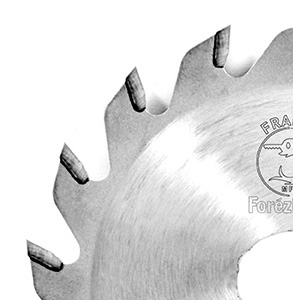

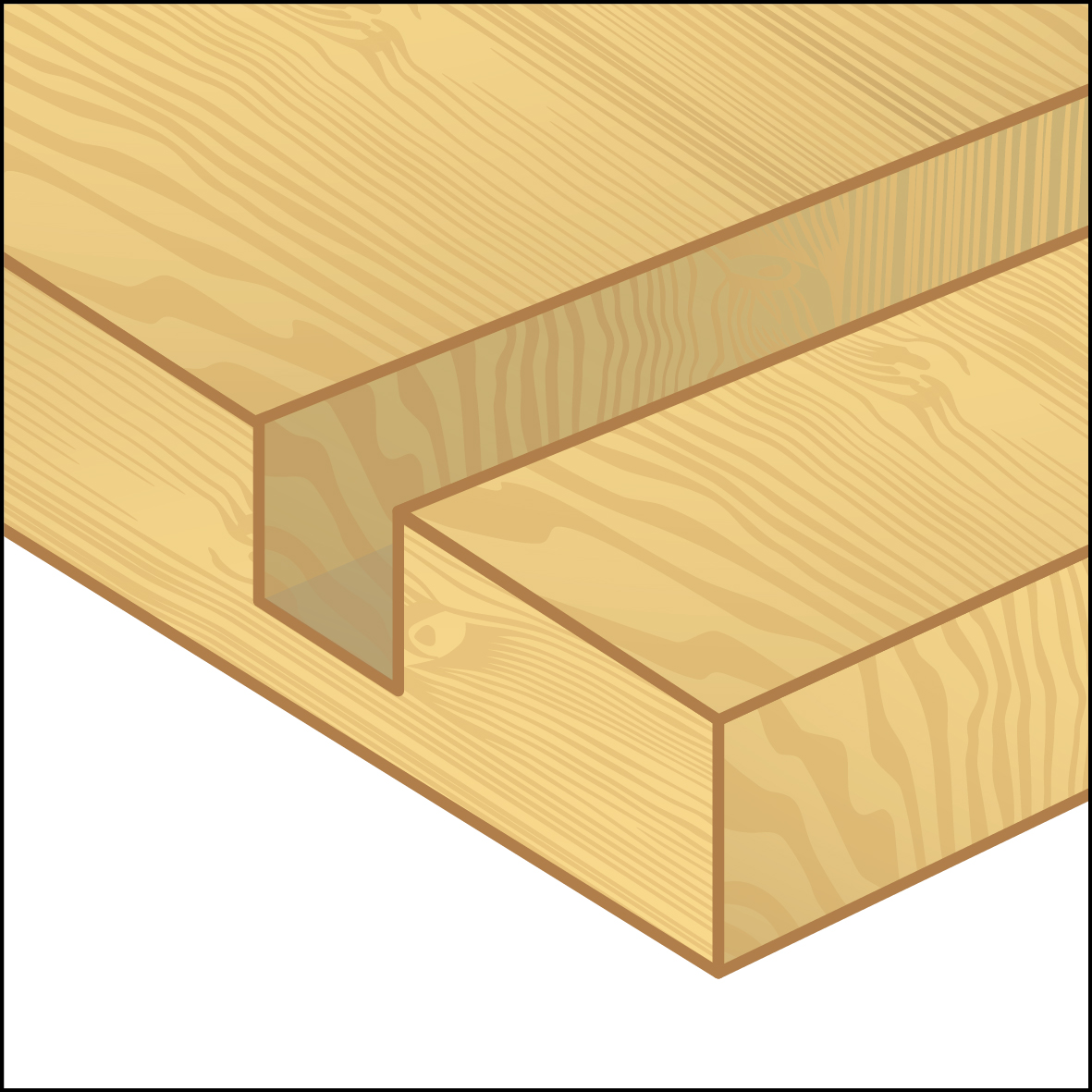

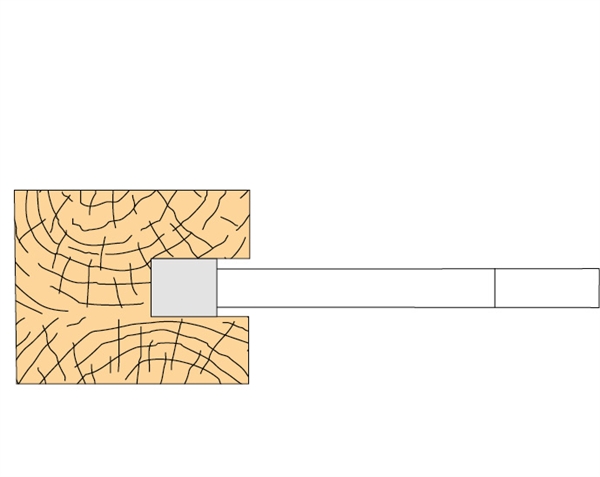

Fraises à rainer carbure

(FRAI002-02)

Fraise à rainer carbure.

Ø	Voie	Corps	d	Z	Type	Code
150	2.0	1.4	50	18	P	FRAI150R2050
150	3.0	2.0	50	18	P	FRAI150R3050
150	4.0	2.8	50	18	P	FRAI150R4050
150	6.0	4.0	50	18	P	FRAI150R6050
150	8.0	6.0	50	18	P	FRAI150R8050
180	3.0	2.0	50	24	P	FRAI180R3050
180	4.0	2.8	50	24	p	FRAI180R4050
180	6.0	4.0	50	24	P	FRAI180R6050

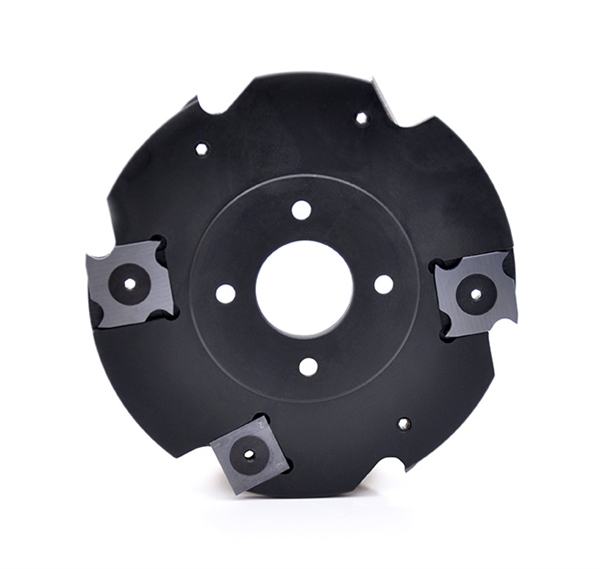

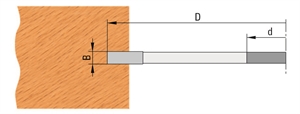

Porte-outils à rainer pour Lamello® à plaquettes

(PR001-02)

Pour la réalisation d’assemblage Lamello®.

D	H	Al	Z	Code
100	3.97	22	2+2+2	ELPR049505

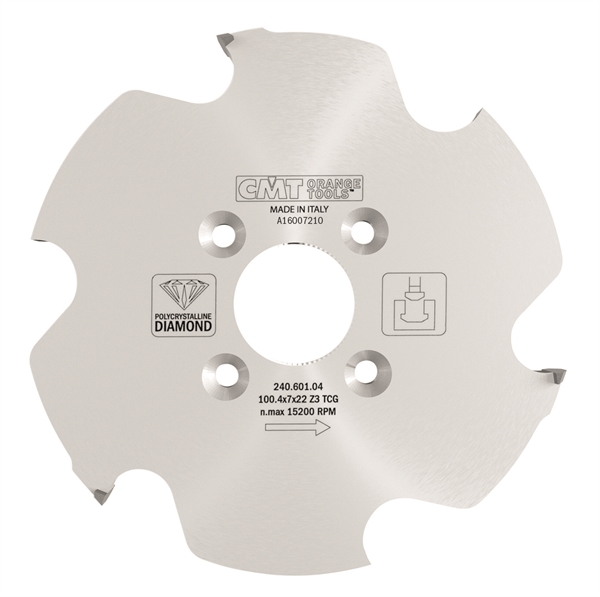

Lame à rainurer pour assemblage Lamello® P-System

(CMT240.601)

Idéal pour systèmes d'assemblage Lamello P-Système.
La fraise avec denture diamantée garantit longévité et versatilité sans précédent.
Découpé au laser, cet outil de haute qualité en acier trempé et nickelé est résistant à l'usure et les dommages causés par la corrosion.
AVANTAGES
- Production en série de rainures P-Système renforce l'efficacité et la performance
- Productivité optimale avec des pièces standard aux propriétés constantes. Qualité mieux contrôlée et reproductivité garantie
- La production de la même rainure P-Système sur un centre d'usinage ou avec outillage électrique Zeta P2 permet d'optimiser la méthode de production.
- Les pièces à façonner peuvent être préfabriquées et terminées sur le chantier

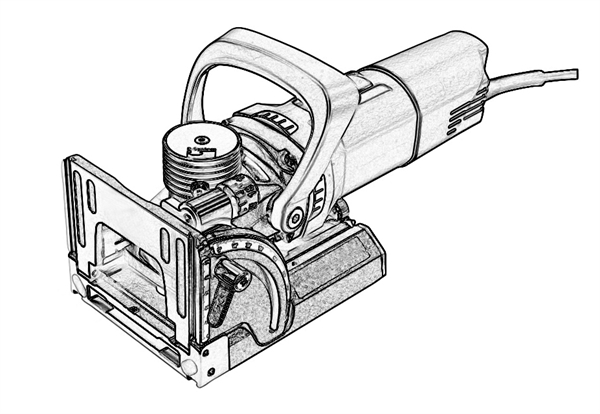

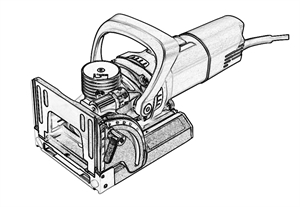

Lame 240.601.04 compatible avec Lamello Zeta P2

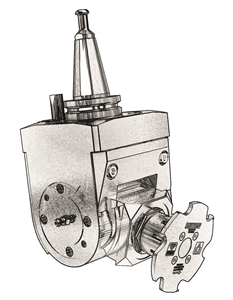

Lame 240.601.04M compatible avec machine CNC.

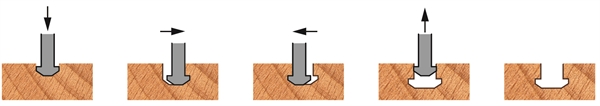

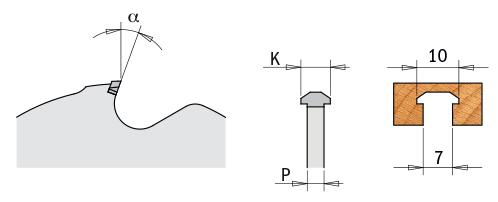

Rainures pour fixation P-système
Les assemblages de qualité pour des produits haut de gamme sont souvent réalisés avec cet élément esthétique.
- Élément d'assemblage démontable pour meubles, étagères, armoires encastrées, cuisines etc.
- Aide à l'encollage d'onglets et d'angles à 45°
- Élément d'assemblage pour des éléments démontables dans l'agencement de magasins et de stands
- Une alternative de fixation plus solide que les éléments standards
- Élaboration rapide de prototypes avant le lancement de la production de série
- Ajustage et montage directement sur le chantier

D	K	P	Z	B	Trous d'ergots	α	β	Code
100.4	7	4	3	22	4/4.5 - 9.5/36	20°	TCG	CMT24060104
100.4	7	4	3	30	4/6.6 - 12/48	20°	TCG	CMT24060104M
100.4	7	4	6	22	4/4.5 - 9.5/36	20°	TCG	CMT24000104

Fraises carbure pour rainure en V

(FRAI002-V)

Fraise carbure pour la réalisation de rainure en V.

Ø	Voie	Corps	d	Z	Type	Code
150	8.0	6.0	20	6	V	Corps acier	FRAI0747
160	6.0	3.5	20	12	V	FRAI0770
180	8.0	6.0	30	6	V	Corps acier	FRAI0746
200	6.0	3.5	30	12	V	FRAI0771

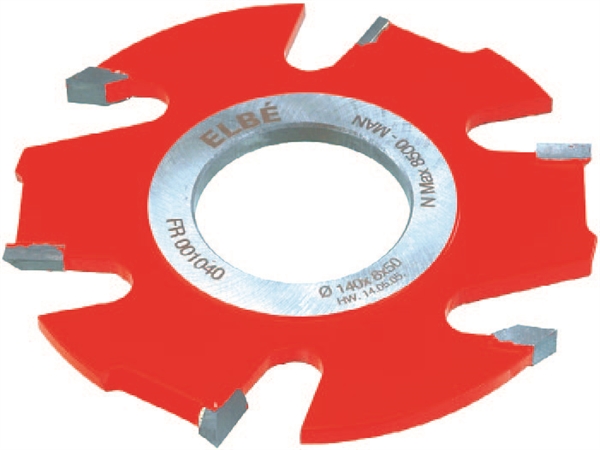

Fraise à rainer fixe

(FR001-01)

- Denture plate avec araseurs
- HSS ou HW
- MAN / Avance Manuelle

D	H	Al	Z	Code
140	5	50	2+2+2	ELFR001020
140	8	50	2+2+2	ELFR001035
140	10	50	2+2+2	ELFR001045

Fraises à rainer carbure

(FRAI002-01)

Fraise à rainer carbure.

Ø	Voie	Corps	d	Z	Type	Code
125	1.5	1.1	30	12	P	FRAI125R15
125	1.8	1.3	30	12	P	FRAI125R18
125	2.0	1.4	30	12	P	FRAI125R20
125	3.0	2.0	30	12	P	FRAI125R30
125	4.0	2.8	30	12	P	FRAI125R40
125	5.0	4.0	30	12	P	FRAI125R50
125	6.0	4.0	30	12	P	FRAI125R6030
150	1.5	1.1	30	18	P	FRAI150R15
150	1.8	1.3	30	18	P	FRAI150R18
150	2.0	1.4	30	18	P	FRAI150R20
150	2.5	1.6	30	18	P	FRAI150R25
150	3.0	2.0	30	18	P	FRAI150R30
150	4.0	2.8	30	18	P	FRAI150R40
150	5.0	4.0	30	18	P	FRAI150R50
150	6.0	4.0	30	18	P	FRAI150R60
150	8.0	6.0	30	18	P	FRAI150R80
180	10.0	6.0	30	24	P	FRAI180R100
180	3.0	2.0	30	24	P	FRAI180R30
180	4.0	2.8	30	24	P	FRAI180R40
180	6.0	4.0	30	24	P	FRAI180R60
180	8.0	6.0	30	24	P	FRAI180R80

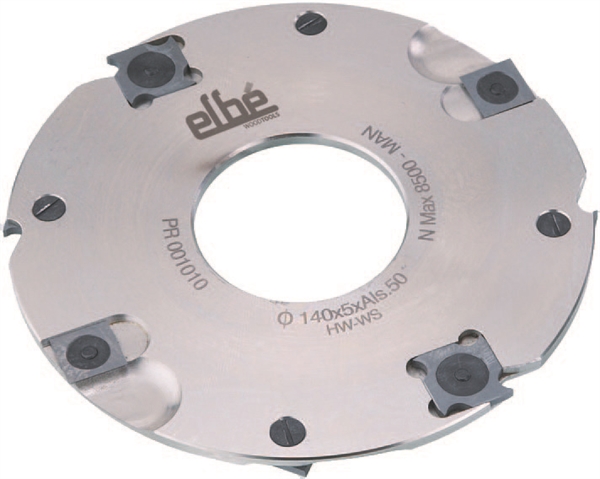

Porte-outils à rainer fixe à plaquettes réversibles

(PR001-01)

- Porte-outil en acier
- MAN / avance manuelle

D	H	Al	Z	Code
140	4	50	2+2+2+2	ELPR001005
140	5	50	2+2+2+2	ELPR001010
140	6	50	2+2+2+2	ELPR001015
140	8	50	2+2+2	ELPR001020
140	10	50	2+2+2	ELPR001025
140	12	50	2+2+2	ELPR001030

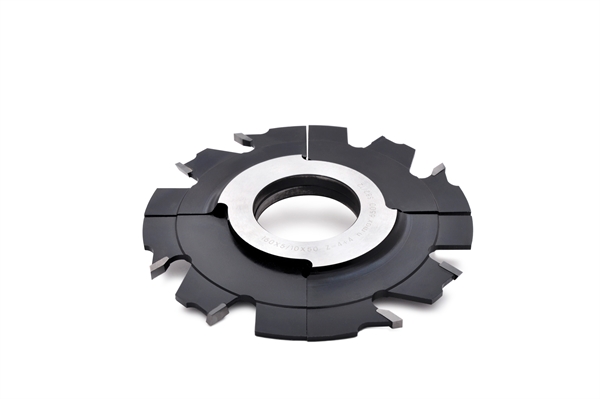

Fraises à rainer extensibles par bague carbure brasée

(FRAI004)

Pour la réalisation de rainures.

Ø	H	d	Z	Code
140	5/9.8	50	4+4	FRAI0004
140	10/20	50	4+4	FRAI0005
150	4/7.5	50	4+4	FRAI0003
160	5/10	50	4+4	FRAI0256
160	10/20	50	4+4	FRAI0508

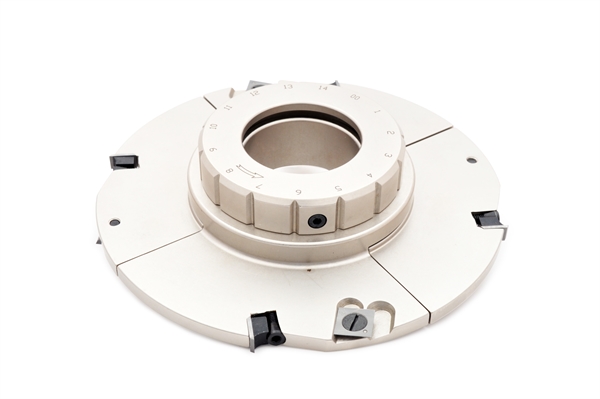

Porte-outils à rainer extensible par molette à plaquettes carbure

(FRAI006)

Pour la réalisation de rainures.

Ø	H	d	Z	t	Code
180	4/8	50	2(2+2)	35	FRAI0568
180	5/10	50	2(2+2)	35	FRAI0648
180	8/16	50	2(2+2)	35	FRAI0512

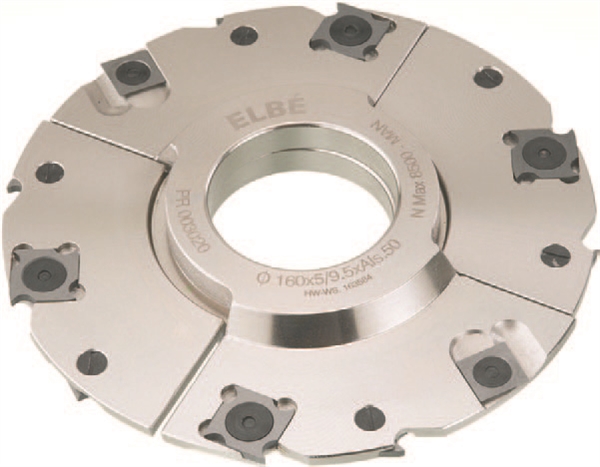

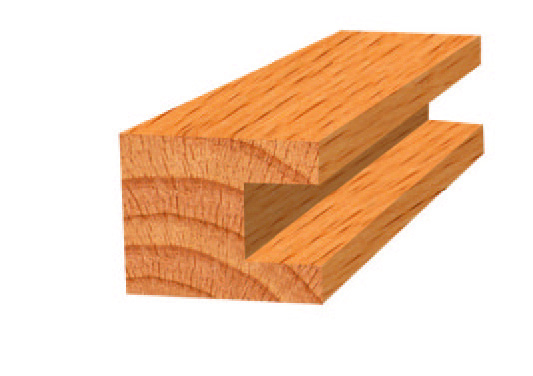

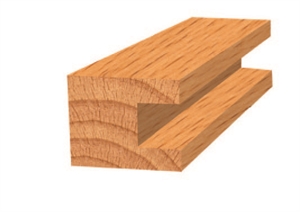

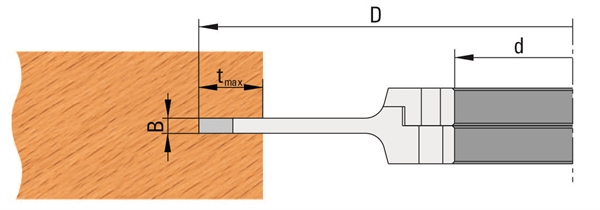

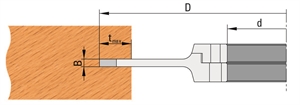

Porte-outils à rainer extensible à plaquettes réversibles

(PR003WS-01)

Porte-outils en acier en 2 parties réglable par bagues intercalaires.

MAN / avance manuelle.

D	H	Al	Z	Avt	Code
150	5/9.5	50	2(4+2)	25	ELPR003005
150	8/15.5	50	2(4+2)	25	ELPR003010
160	10/19.5	50	2(2+2)	30	ELPR003030
160	4/7.5	50	2(4+2)	30	ELPR003015
160	5/9.5	50	2(4+2)	30	ELPR003020
160	8/15.5	50	2(2+2)	30	ELPR003025

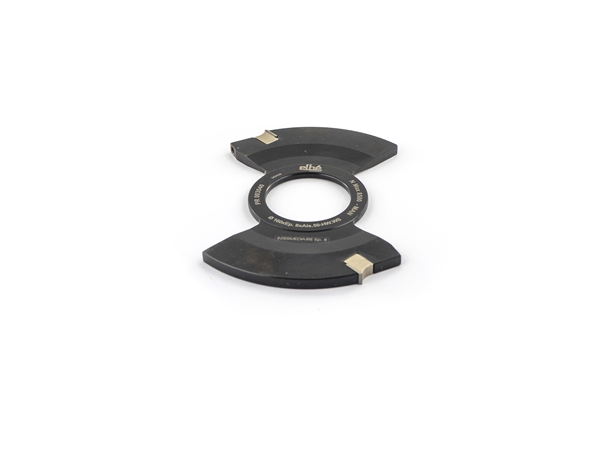

Porte-outils intermédiaire pour porte-outils à rainer extensible à plaquettes réversibles

(PR003WS-02)

D	H	Al	Z	Avt	Code
160	8	50	2	30	ELPR003040
160	10	50	2	30	ELPR003045

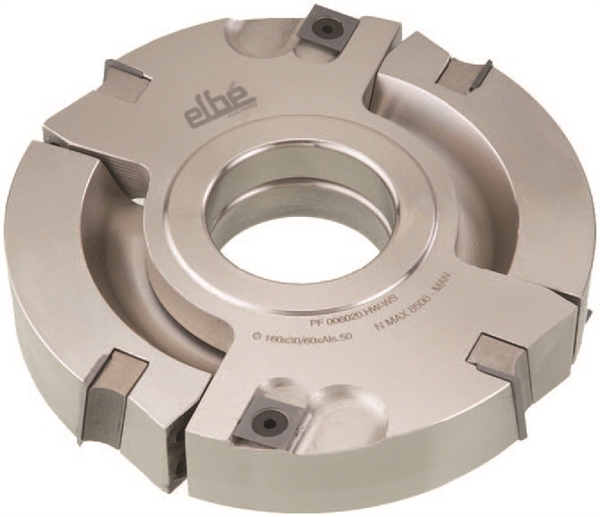

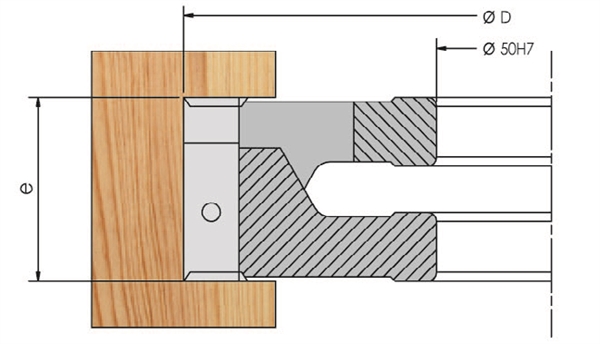

Porte-outils à feuillurer extensibles à plaquettes réversibles

(PF0060-01)

- Pour rainer et feuillurer le bois massif et les stratifiés
- En deux parties, réglable grâce aux bagues intercalaires
- Porte-outil en acier
- MAN / Avance Manuelle

D	H	Al	Z	Coupe	Code
140	20.5/40	50	2(2+2)	DROITE	ELPF006030
140	30.5/60	50	2 (2+2)	DROITE	ELPF006005
160	15.5/30	50	2	DROITE	ELPF006035
160	20.8/40	50	2(2+2)	BIAISE	ELPF006040
160	30.5/60	50	2(2+2)	BIAISE	ELPF006020
180	30.5/60	50	2(2+2)	BIAISE	ELPF006025

Porte-outils intermédiaire pour porte-outils à feuillurer extensible à plaquettes réversibles

(PR006-01)

D	H	Al	Z	Coupe	Code
160	30	50	2	DROITE	ELPR006045

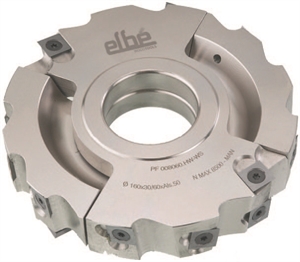

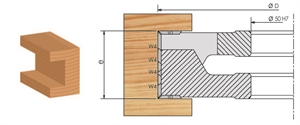

Porte-outils extensibles Elistar à plaquettes réversibles

(PF008-01)

- Corps en acier
- Plaquettes standards réversibles
- Coupes biaises alternées
- Utilisation en feuillure ou tenon

D	H	Al	Z	Code
160	30/60	50	2(6+2)	ELPF008060

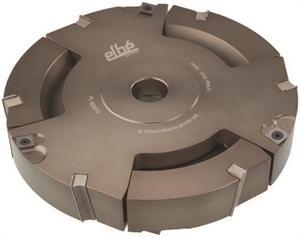

Porte-outils extensibles à entailler et à moiser à plaquettes réversibles

(PL005-01)

- Corps en alliage léger
- Plaquettes standards réversibles
- Coupes biaises
- Utilisation sur toupie, tenonneuse, radiale...

D	H	Al	Z	Code
250	30.8/60	30	3+3	ELPL005505
250	30.8/60	50	3+3	ELPL005505-50
250	40.8/80	30	3+3	ELPL005510
250	40.8/80	50	3+3	ELPL005510-50
300	30.8/60	30	3+3	ELPL005515
300	30.8/60	50	3+3	ELPL005515-50

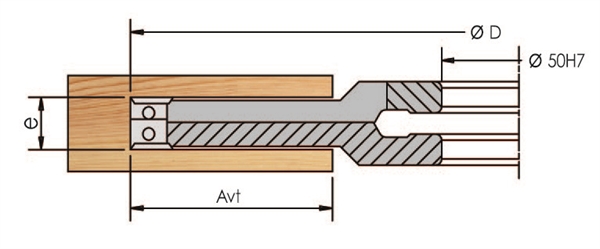

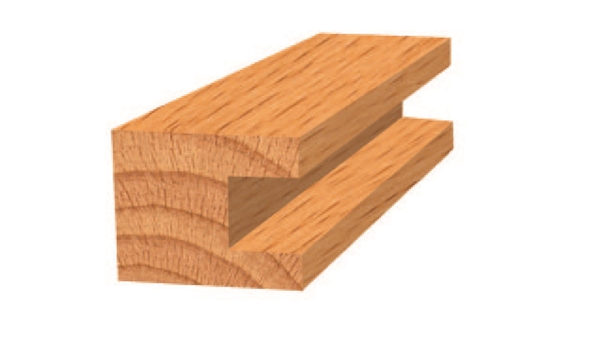

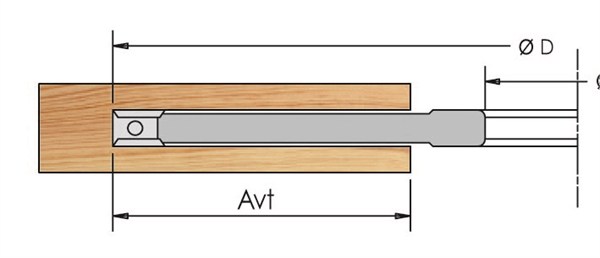

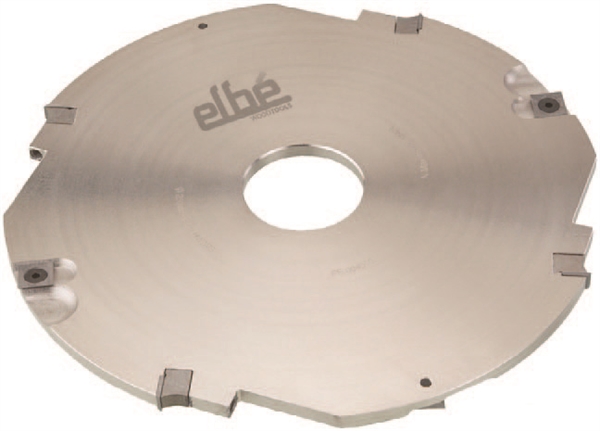

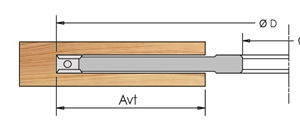

Porte-outils à enfourchement fixe à plaquettes réversibles

(PE004-01)

- Porte-outils en acier
- MAN / Avance Manuelle

D	H	Al	Z	Avt	Code
250	6	50	3+3+3+3	92	ELPE004535
250	8	50	4+2+2	92	ELPE004505
250	10	50	4+2+2	92	ELPE004510
300	6	50	3+3+3+3	117	ELPE004540
300	8	50	4+2+2	117	ELPE004515
300	10	50	4+2+2	117	ELPE004520
320	8	50	4+2+2	127	ELPE004525
320	10	50	4+2+2	127	ELPE004530

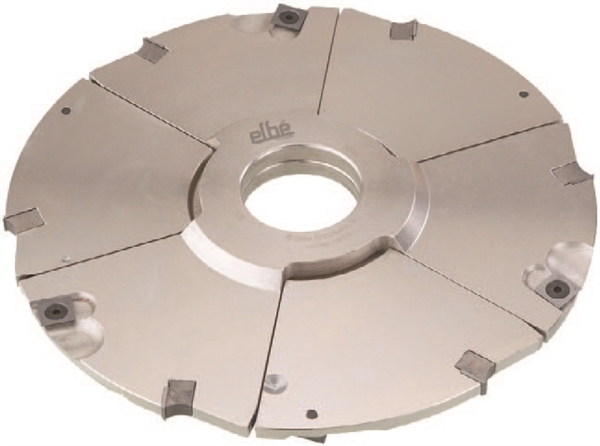

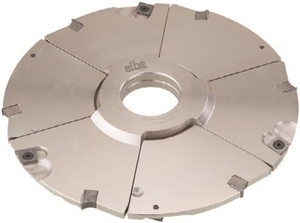

Porte-outils à enfourchement extensible à plaquettes réversibles

(PE005-01)

- En deux partie, règlable par bagues intercalaires
- Porte-outils en acier
- MAN / Avance Manuelle

D	H	Al	Z	Avt	Code
250	8/15.5	50	2(3+3)	70	ELPE005005
250	10/19.5	50	2(3+3)	70	ELPE005010
250	15.5/30	50	2(3+3)	65	ELPE005035
300	8/15.5	50	2(3+3)	84	ELPE005015
300	10/19.5	50	2(3+3)	84	ELPE005020
300	15.5/30	50	2(3+3)	90	ELPE005040
320	8/15.5	50	2(3+3)	94	ELPE005025
320	10/19.5	50	2(3+3)	94	ELPE005030
320	15.5/30	50	2(3+3)	100	ELPE005045

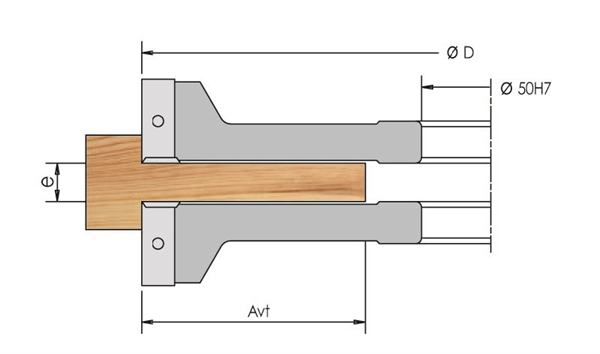

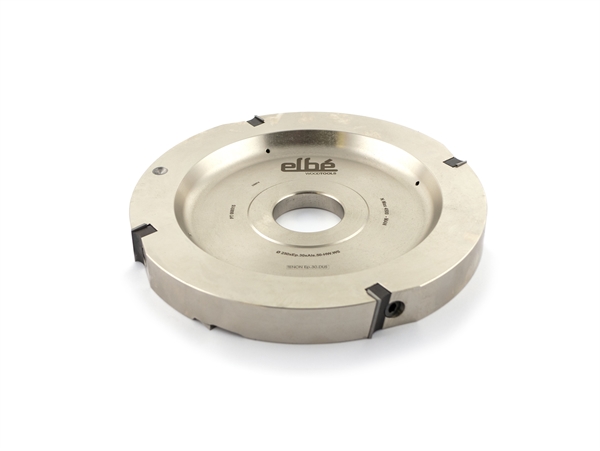

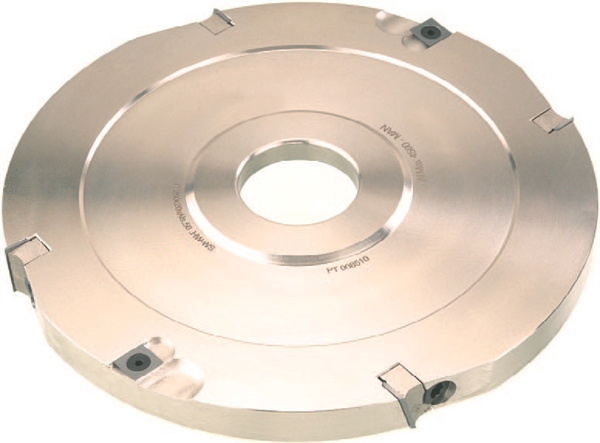

Porte-outils à tenonner à plaquettes réversibles

(PT008-01)

- Corps en acier
- Plaquettes standards réversibles avec coupe biaise
- Utilisation sur tenonneuse simple ou double
- Utilisation accouplée avec les contre-profils standards

D	H	Al	Z	Avt	Position	Information	Code
250	20	50	4+2	92	DESSOUS		ELPT008510
250	30	50	4+2	92	DESSOUS		ELPT008520
300	30	50	4+2	117	DESSOUS		ELPT008540
250	20	50	4+2	92	DESSUS		ELPT008505
250	30	50	4+2	92	DESSUS		ELPT008515
300	30	50	4+2	117	DESSUS		ELPT008535
300	20	50	4+2	117	DESSUS	Tenon	ELPT008525

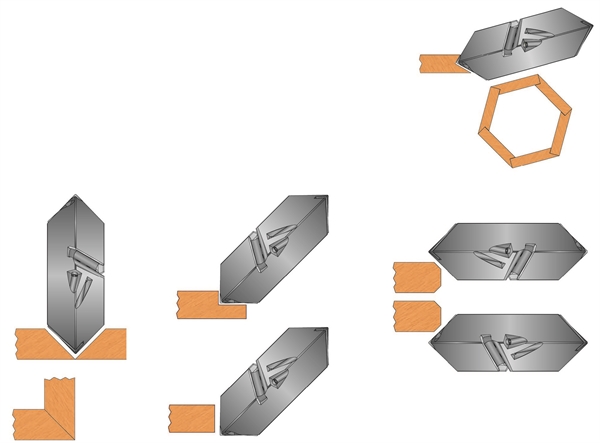

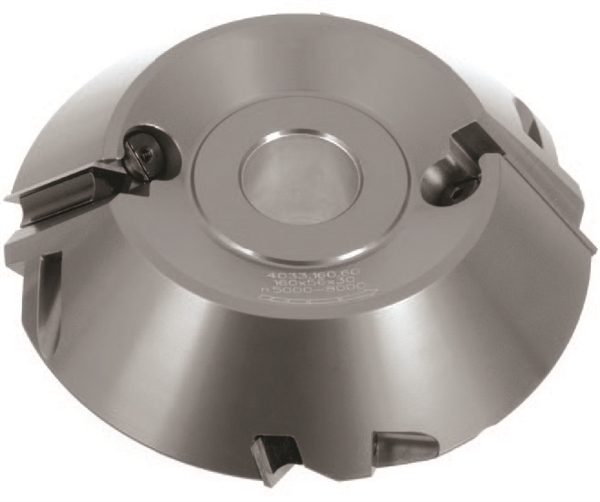

Porte-outils à feuillurer prismatique

(PH050-01)

- Porte-outils à plaquettes à coupes biaises alternées
- Pour la réalisation de rainure en «V», de rainure «folding» ou de chanfrein sur toupie et 4 faces
- Utilisé sur un arbre inclinable, ce porte-outil permet également de dresser et de réaliser des feuillurres d’inclinaisons variables
- En mode feuillure, ce porte-outil permet de supprimer les traces habituellement laissées par les araseurs des porte-outils à feuillurer classique
- MAN / avance manuelle

D	H	Al	Z	Code
160	56	50	2+2	ELPH050056
