Porte-outils à feuillurer
Ces porte-outils sont idéals pour créer des feintes et rainures précises avec profondeur réglable de 4mm (5/32") à 15mm (19/32"). Les jeux comprennent :
- 2 porte-outils type (A) Z4+4.
- 1 porte-outil type (B) Z2.
- 12 bagues de distance de 0,1mm à 2mm.
À utiliser sur machines combinées, toupies et raboteuses. Fraisage parfait sur tous matériaux, en particulier sur le bois dur, contreplaqué et panneaux laminés.
CARACTÉRISTIQUES TECHNIQUES :
- Corps en acier spécial à haute résistance.
- 2 plaquettes réversibles HWM 7,65x12x1,95mm [Z2].
- 4 plaquettes réversibles HWM 18x18x1,5mm [Z4].
- 4 plaquettes réversibles HWM 14x14x2mm [V4].
- Outils pour l'avance manuelle (MAN).
- Goujons pour le positionnement automatique des plaquettes.
Vendus dans une mallette plastique pratique et robuste.
| D | B | Z+V | RPM | Code |
|---|---|---|---|---|
| 140 | 30 | 4+4 | 5500-9500 | CMT69400130 |
| 140 | 31.75 | 4+4 | 5500-9500 | CMT69400131 |
| 140 | 35 | 4+4 | 5500-9500 | CMT69400135 |
| 160 | 40 | 4+4 | 4800-8300 | CMT69400140 |
| 160 | 50 | 4+4 | 4800-8300 | CMT69400150 |
CARACTÉRISTIQUES TECHNIQUES :
- Pour réaliser des trous borgnes fraisés 90° pour l'insertion de vis à tête plate au ras de la surface.
- 3 tranchantes résistants à l'usure pour une exceptionnelle finition sur des matériaux à dureté élevée.
- Entièrement en carbure, plus résistant que l'acier en HSS, pour une durée de vie plus longue à des vitesses de rotation plus élevées.
- Queue cylindrique pour l'insertion dans la plupart des mandrins.
- Approprié pour travailler le bois, les dérivés du bois, matériaux non ferreux et métal.
| D | l | L | S | Rotation | Code |
|---|---|---|---|---|---|
| 19.5 | 9 | 70 | 10x48 | DROITE | CMT52100211 |
A utiliser avec mèches hélicoïdales avec fixation identique au diamètre de la ouverture du fraisoir porte-mèche.
CARACTÉRISTIQUES TECHNIQUES
- Réalisées en acier spécial à haute résistance.
- 2 tranchants HW (Z2).
| d | D | D2 | A | S | Rotation | Code |
|---|---|---|---|---|---|---|
| 4 | 12 | 10 | 90° | 10 | DROITE | CMT51541211 |
| 4 | 14 | 12 | 90° | 10 | DROITE | CMT51541411 |
| 5 | 15 | 14 | 90° | 10 | DROITE | CMT51551511 |
| 6 | 14 | 12 | 90° | 10 | DROITE | CMT51561411 |
| 6 | 15 | 14 | 90° | 10 | DROITE | CMT51561511 |
CARACTÉRISTIQUES TECHNIQUES :
- Réalisées en acier spécial à haute résistance.
- 2 tranchants HW (Z2).
| d | D | D2 | A | S | Rotation | Code |
|---|---|---|---|---|---|---|
| 3 | 12 | 10 | 45° | 8 | DROITE | CMT52131211 |
| 3 | 12 | 10 | 45° | 8 | GAUCHE | CMT52131212 |
| 4 | 12 | 10 | 45° | 8 | DROITE | CMT52141211 |
| 4 | 12 | 10 | 45° | 8 | GAUCHE | CMT52141212 |
| 5 | 16 | 14 | 45° | 10 | DROITE | CMT52151611 |
| 5 | 16 | 14 | 45° | 10 | GAUCHE | CMT52151612 |
| 6 | 16 | 14 | 45° | 10 | DROITE | CMT52161611 |
| 6 | 16 | 14 | 45° | 10 | GAUCHE | CMT52161612 |
Bagues de butée avec bague en Delrin®
- Limiteur de la profondeur de perçage.
- Travail de précision avec bague en Delrin® qui protège le pièce à usiner.
- Clé incluse.
- Installation facile et efficace.
| B | Code |
|---|---|
| 10 | CMT54110100 |
| 12 | CMT54112100 |
| 14 | CMT54114100 |
À utiliser avec les mèches hélicoïdales avec la queue cylindrique.
CARACTÉRISTIQUES TECHNIQUES :
- Réalisé en acier spécial à haute résistance.
- 2 tranchants HW (Z2).
- Installation rapide et en toute sécurité.
| Mèche hélicoïdale | Diamètre extérieur |
|---|---|
| Ø3 | Ø11 |
| Ø4 | Ø12 |
| Ø5 | Ø13 |
| Ø6 | Ø14 |
| Ø7 | Ø15 |
| d | D | Rotation | Code |
|---|---|---|---|
| 3-7 | 11-15 | DROITE | CMT52100111 |
A utiliser avec les mèches hélicoïdales avec la queue cylindrique.
CARACTÉRISTIQUES TECHNIQUES :
- Réalisés en acier spécial à haute résistance.
- 2 tranchants HW (Z2).
- Installation rapide et en toute sécurité.
| B | S | Rotation | Code |
|---|---|---|---|
| 3 | M10/30° | DROITE | CMT35103011 |
| 3 | M10/30° | GAUCHE | CMT35103012 |
| 4 | M10/30° | DROITE | CMT35104011 |
| 4 | M10/30° | GAUCHE | CMT35104012 |
| 5 | M10/30° | DROITE | CMT35105011 |
| 5 | M10/30° | GAUCHE | CMT35105012 |
À utilizar con brocas helicoidales de mango cilindrico.
CARACTÉRISTIQUES TECHNIQUES :
- Réalisés en acier spécial à haute résistance.
- 2 tranchants HW (Z2).
- Installation rapide et en toute sécurité.
| B | S | Rotation | Code |
|---|---|---|---|
| 3 | M10/Ø11x4 | DROITE | CMT35003011 |
| 3 | M10/Ø11x4 | GAUCHE | CMT35003012 |
| 4 | M10/Ø11x4 | DROITE | CMT35004011 |
| 4 | M10/Ø11x4 | GAUCHE | CMT35004012 |
| 5 | M10/Ø11x4 | DROITE | CMT35005011 |
| 5 | M10/Ø11x4 | GAUCHE | CMT35005012 |
Pour percer bois tendre et dur.
CARACTÉRISTIQUES TECHNIQUES :
- Acier HS à haute résistance.
- Pointe de centrage.
- 2 tranchants (Z2).
- 2 gorge hélicoïdales.
- Queue correspondant au diamètre de coupe (S=D).
| D | l | L | S | Rotation | Code |
|---|---|---|---|---|---|
| 2 | 24 | 49 | 2 | DROITE | CMT51602051 |
| 2 | 24 | 49 | 2 | GAUCHE | CMT51602052 |
| 2.5 | 30 | 57 | 2.5 | DROITE | CMT51602551 |
| 2.5 | 30 | 57 | 2.5 | GAUCHE | CMT51602552 |
| 3 | 33 | 61 | 3 | DROITE | CMT51603051 |
| 3 | 33 | 61 | 3 | GAUCHE | CMT51603052 |
| 3.5 | 39 | 70 | 3.5 | DROITE | CMT51603551 |
| 3.5 | 39 | 70 | 3.5 | GAUCHE | CMT51603552 |
| 4 | 43 | 75 | 4 | DROITE | CMT51604051 |
| 4 | 43 | 75 | 4 | GAUCHE | CMT51604052 |
| 4.5 | 47 | 80 | 4.5 | DROITE | CMT51604551 |
| 4.5 | 47 | 80 | 4.5 | GAUCHE | CMT51604552 |
| 5 | 52 | 86 | 5 | DROITE | CMT51605051 |
| 5 | 52 | 86 | 5 | GAUCHE | CMT51605052 |
| 5.5 | 57 | 93 | 5.5 | DROITE | CMT51605551 |
| 5.5 | 57 | 93 | 5.5 | GAUCHE | CMT51605552 |
| 6 | 57 | 93 | 6 | DROITE | CMT51606051 |
| 6 | 57 | 93 | 6 | GAUCHE | CMT51606052 |
| 7 | 69 | 109 | 7 | DROITE | CMT51607051 |
| 7 | 69 | 109 | 7 | GAUCHE | CMT51607052 |
| 8 | 75 | 117 | 8 | DROITE | CMT51608051 |
| 8 | 75 | 117 | 8 | GAUCHE | CMT51608052 |
| 9 | 81 | 125 | 9 | DROITE | CMT51609051 |
| 9 | 81 | 125 | 9 | GAUCHE | CMT51609052 |
| 10 | 87 | 133 | 10 | DROITE | CMT51610051 |
| 10 | 87 | 133 | 10 | GAUCHE | CMT51610052 |
Bagues de butée qui limite la profondeur de perçage. Equipées avec un vis de blocage et clé. Montage facile et efficace.
| D | Rotation | Code |
|---|---|---|
| 5 | DROITE | CMT54105000 |
| 6 | DROITE | CMT54106000 |
| 8 | DROITE | CMT54108000 |
| 10 | DROITE | CMT54110000 |
| 12 | DROITE | CMT54112000 |
Plus...
Pour perçage borgne sur bois massif, ses dérivés et laminés.
À insérer sur perceuses manuelles ou à colonne.
CARACTÉRISTIQUES TECHNIQUES :
- Réalisées en acier spécial à haute résistance.
- Pointe en HW.
- Pointe de centrage.
- 2 tranchants (Z2).
- 2 gorges hélicoïdales.
| D | L | S | Rotation | Code |
|---|---|---|---|---|
| 5 | 90 | 8x30 | DROITE | CMT54005011 |
| 6 | 90 | 8x30 | DROITE | CMT54006011 |
| 8 | 90 | 8x30 | DROITE | CMT54008011 |
| 10 | 90 | 8x30 | DROITE | CMT54010011 |
| 12 | 90 | 8x30 | DROITE | CMT54012011 |
À utiliser sur les perceuses à colonne ou perceuses à basse vitesse de rotation (regardez les RPM). Nous vous recommandons de serrer mécaniquement la pièce à travailler pendant les opérations de perçage.
CARACTÉRISTIQUES TECHNIQUES :
- Réalisées en acier HS à haute résistance.
- 2 tranchants HW (Z2).
- Queue hexagonale.
- Rotation droite (RH).
| D | L | S | Max RPM | Rotation | Code |
|---|---|---|---|---|---|
| 54 | 73.5 | 9.5 | 1500 | DROITE | CMT531541 |
| 54 | 71.3 | 9.5 | 1500 | DROITE | CMT531542 |
| 54 | 67.3 | 9.5 | 1500 | DROITE | CMT531543 |
| 54 | 72.3 | 9.5 | 1500 | DROITE | CMT531544 |
| 70 | 76.5 | 9.5 | 1000 | DROITE | CMT531701 |
| 70 | 74 | 9.5 | 1000 | DROITE | CMT531702 |
Avec ces mèches à façonner Forstner, vous pourrez faire des perçages précis, en équerre et très lisses sur des bois tendres de toutes dimensions, des perçages pour créer des formes ovales ou des ouvertures en arc, ou aussi pour réaliser des niches pour la fixation de guides ou de supports.
Mèches disponibles avec les diamètres suivants : 15-20-25-30-35mm.
CONSEILS ET AVERTISSEMENTS :
- Effectuez des coupes peu profondes en laissant refroidir la mèche pendant deux ou trois secondes entre deux passages. Cela augmentera la durée de votre outil. Surchauffe due à l'accumulation de copeaux ou d'un contact constant avec la surface de coupe élimine le durcissement présent sur les tranchants de la mèche.
- Vous pouvez étendre la durée de vie de votre outil en évitant de dépasser la vitesse maximale de rotation recommandée pour le type de bois. Forcer la mèche pendant le travail pourrait provoquer une surchauffe.
- Enlevez les copeaux de chaque trou avant de passer au prochain.
- Les mèches de petites dimensions peuvent être insérées dans des perceuses à main, mais les résultats ne sont pas toujours satisfaisants. De plus, en utilisant une mèche de diamètre 19mm (3/4") avec ces perceuses, vous pourriez vous blesser, si l'outil venait en contact avec des imperfections du bois.
- Utilisez toujours une protection pour les yeux et les oreilles avant de travailler avec des outils électriques.
| D | Rotation | Information | Code |
|---|---|---|---|
| Ø8-10mm | DROITE | Jeu de 5 mèches Forstner (blister) Diamètre de coupe : Ø15-20-25-30-35mm |
CMT53700005 |
| Ø8-10mm | DROITE | Jeu de 12 mèches Forstner (blister) Diamètre de coupe : Ø10-12-14-15-16-18-20-22-25-26-30-35mm |
CMT53700012 |
| Ø3/8" | DROITE | Jeu de 4 mèches Forstner (blister) Diamètre de coupe : Ø1/4" - 1/2" - 3/4" - 1" |
CMT53700004 |
| 3/8" | DROITE | Jeu de 7 mèches Forstner (blister) Diamètre de coupe : Ø1/4" - 3/8" - 1/2" - 5/8" - 3/4" - 7/8" - 1" |
CMT53700007 |
| Ø3/8" | DROITE | Jeu de 16 mèches Forstner (coffret) Diamètre de coupe : Ø1/4" - 3/8" - 1/2" - 5/8" - 3/4" - 7/8" - 1" - 1-1/8" - 1-1/4" - 1-3/8" - 1-1/2" - 1-5/8" - 1-3/4" - 1-7/8" - 2" - 2-1/8" |
CMT53700016 |

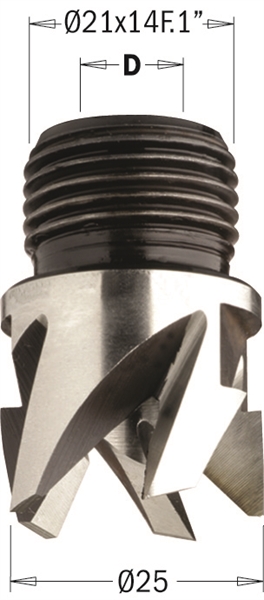

Pour réaliser des bouchons en bois naturel tendre ou de dureté moyenne.
CARACTÉRISTIQUES TECHNIQUES :
- Haute résistance des tranchants à l'usure.
- Acier HS.
- 4 tranchants (Z4).
REMARQUE : disponible sur demande.
| D | S | Rotation | Code |
|---|---|---|---|
| 6.2 | Ø21x14F.1" | DROITE | CMT53006251 |
| 8 | Ø21x14F.1" | DROITE | CMT53008051 |
| 8.2 | Ø21x14F.1" | DROITE | CMT53008251 |
| 10 | Ø21x14F.1" | DROITE | CMT53010051 |
| 10.2 | Ø21x14F.1" | DROITE | CMT53010251 |
| 12 | Ø21x14F.1" | DROITE | CMT53012051 |
| 12.2 | Ø21x14F.1" | DROITE | CMT53012251 |
