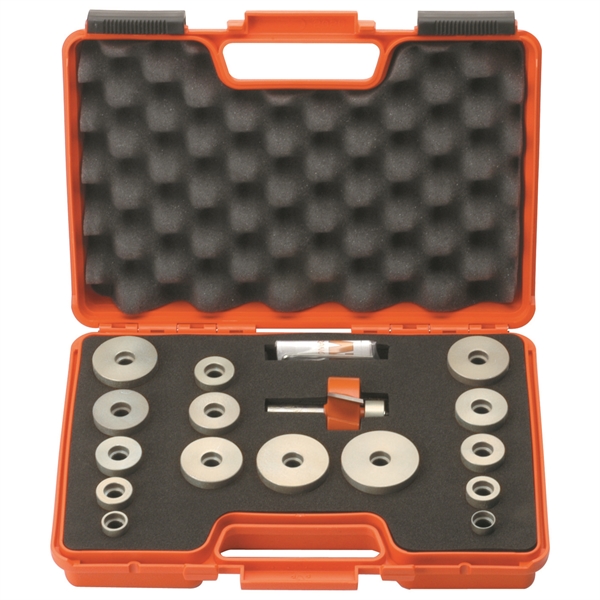

Mèches à feuillurer (8)
Ces coffrets de fraises vous permet de réaliser 17 différentes mesures de feuillures et de travailler même sur contreplaqué de petite taille. Pour produire des feuillures de dimensions supérieures à 12,7mm, travaillez en plusieurs passages jusqu'à la profondeur désirée. Fraises disponibles avec queue de 12mm (15/32") ou 12,7mm (1/2").
Composition:
Fraise à feuillurer avec manchon Ø19mm.
Jeu de 5 manchons en alluminium pour roulements (Feuillures de H=1.6 -3.2-6.35-9.5-12.7mm).
Jeu de 5 manchons en alluminium pour roulements (Feuillures de H=4.7-8-11.1-14.3-17.5mm).
Jeu de 5 manchons en alluminium pour roulements (Feuillures de H=6--9.1-11.9-15-18.2mm).
Manchon en alluminium Ø50.8mm.
Jeu de rondelles de protection, vis et clés.
| S | Rotation | Code |
|---|---|---|
| 12 | DROITE | CMT93550311 |
| 12.7 | DROITE | CMT83550311 |

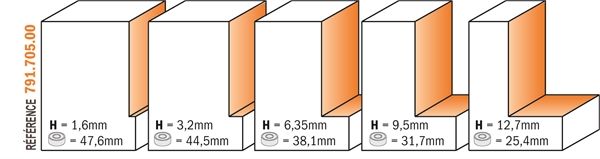

791.705.00

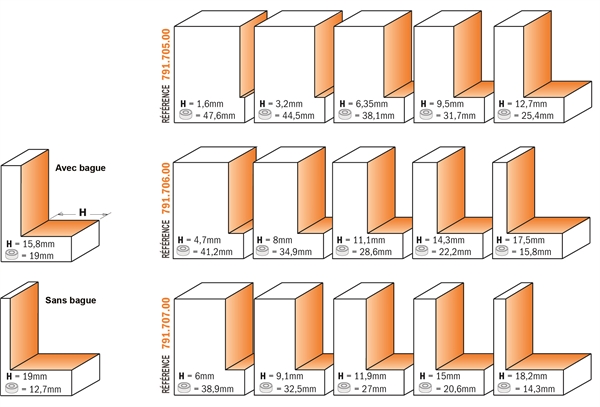

Diamètre (Ø) Profondeur de coupe (H)
47,6 mm (1-7/8”) 1,6 mm (1/16”)
44,5 mm (1-3/4”) 3,2 mm (1/8”)
38,1 mm (1-1/2”) 6,35 mm (1/4”)
31,7 mm (1-1/4”) 9,5 mm (3/8”)
25,4 mm (1”) 9,5 mm (3/8”)

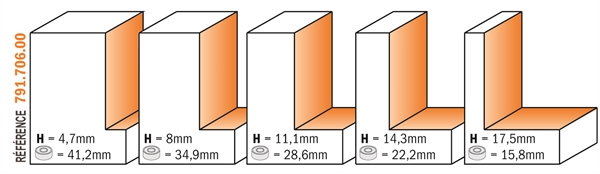

791.706.00
Diamètre (Ø) Profondeur de coupe (H)
41,2 mm (1-5/8”) 4,7 mm (3/16”)
34,6 mm (1-3/8”) 8 mm (5/16”)
28,6 mm (1-1/8”) 11,1 mm (7/16”)
22,2 mm (7/8”) 14,3 mm (9/16”)
15,8 mm (5/8”) 17,5 mm (11/16”)
791.707.00
Diamètre (Ø) Profondeur de coupe (H)
38,9 mm (1-17/32”) 6 mm (15/64”)
32,5 mm (1-9/32”) 9,1 mm (23/64”)
27 mm (1-1/16”) 11,9 mm (15/32”)
20,6 mm (13/16”) 15 mm (19/32”)
14,3 mm (9/16”) 18,2 mm (23/32”)
| S | Rotation | Plan | Code |
|---|---|---|---|
| 12.7 | DROITE |  |
CMT79170500 |
| 12.7 | DROITE |  |
CMT79170600 |
| 12.7 | DROITE |  |
CMT79170700 |

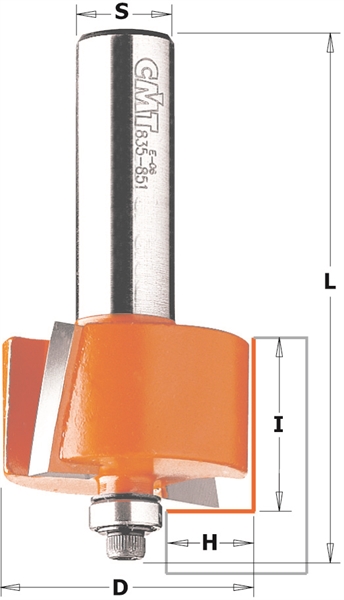

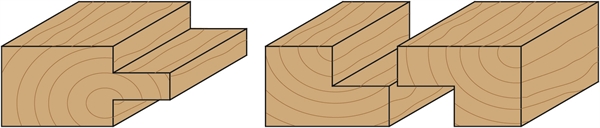

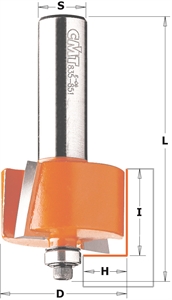

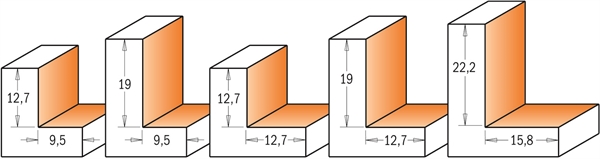

Pour portes, meubles et façades de tiroirs. Elles réalisent des joints à feuillure et beaucoup d'autres travaux. Nos fraises sont réalisées avec tranchants en carbure de très haute qualité. Ci-dessous vous trouverez quelques possibilités d'application.

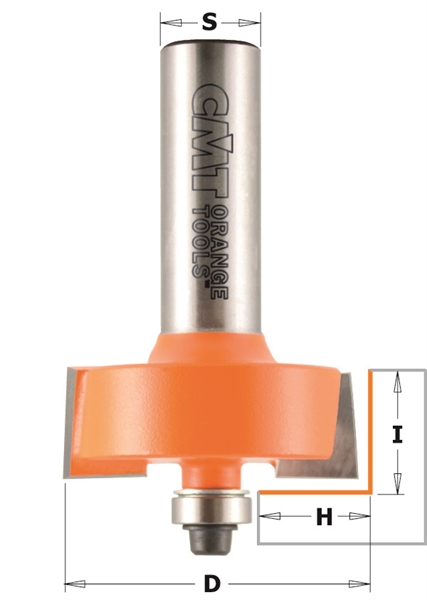

| H | D | l | L | S | Rotation | Code |
|---|---|---|---|---|---|---|
| 9.5 | 31.7 | 12.7 | 58.4 | 6 | DROITE | CMT73531711 |
| 9.5 | 31.7 | 12.7 | 58.4 | 6.35 | DROITE | CMT83531711 |
| 9.5 | 31.7 | 12.7 | 58.4 | 8 | DROITE | CMT93531711 |
| 9.5 | 31.7 | 12.7 | 61.2 | 12 | DROITE | CMT93581711 |
| 9.5 | 31.7 | 12.7 | 61.2 | 12.7 | DROITE | CMT83581711 |
| 9.5 | 31.7 | 19 | 64.8 | 6 | DROITE | CMT73531811 |
| 9.5 | 31.7 | 19 | 64.8 | 8 | DROITE | CMT93531811 |
| 12.7 | 34.9 | 12.7 | 59.4 | 6 | DROITE | CMT73535011 |
| 12.7 | 34.9 | 12.7 | 59.4 | 6.35 | DROITE | CMT83535011 |
| 12.7 | 34.9 | 12.7 | 59.4 | 8 | DROITE | CMT93535011 |
| 12.7 | 34.9 | 12.7 | 59.4 | 12 | DROITE | CMT93585011 |
| 12.7 | 34.9 | 12.7 | 59.4 | 12.7 | DROITE | CMT83585011 |

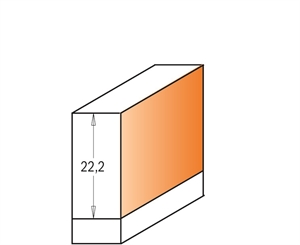

| 12.7 | 34.9 | 19 | 65.8 | 12 | DROITE | CMT93585111 |
| 12.7 | 34.9 | 19 | 65.8 | 12.7 | DROITE | CMT83585111 |
| 15.8 | 50.8 | 22.2 | 77.8 | 12 | DROITE | CMT93599011 |
| 15.8 | 50.8 | 22.2 | 77.8 | 12.7 | DROITE | CMT83599011 |

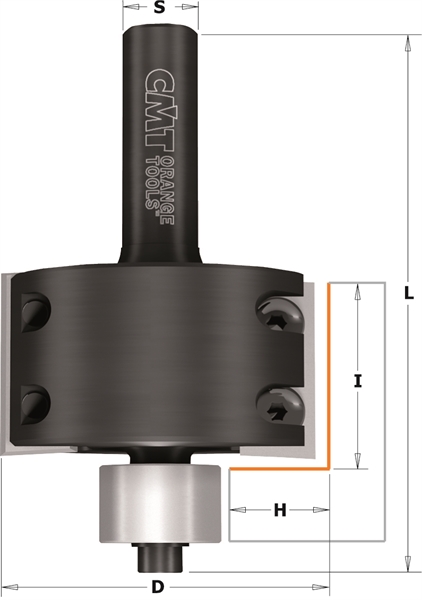

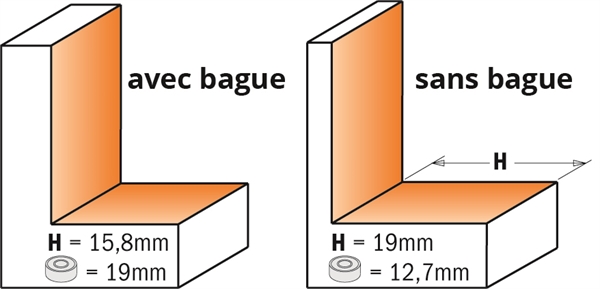

Maxi fraises à feuillurer avec plaquettes réversibles
Écrit par Mickael
Les fraises avec les jeux de manchons vous permettent de réaliser 17 différentes mesures de feuillures et de travailler même sur contreplaqué de petite taille. Pour produire des feuillures de dimensions supérieures à 12,7mm (1/2"), travaillez en plusieurs passages jusqu'à la profondeur désirée. Fraises disponibles avec queue de 12mm (15/32") et 12,7mm (1/2").

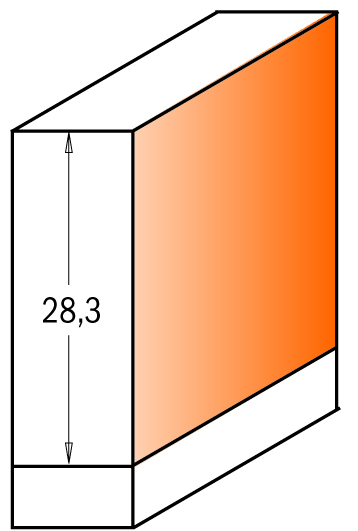

| H | D | l | L | S | Rotation | Code |
|---|---|---|---|---|---|---|
| 16 | 50.8 | 28.3 | 87 | 12 | DROITE | CMT66099011 |
| 16 | 50.8 | 28.3 | 87 | 12.7 | DROITE | CMT66099111 |

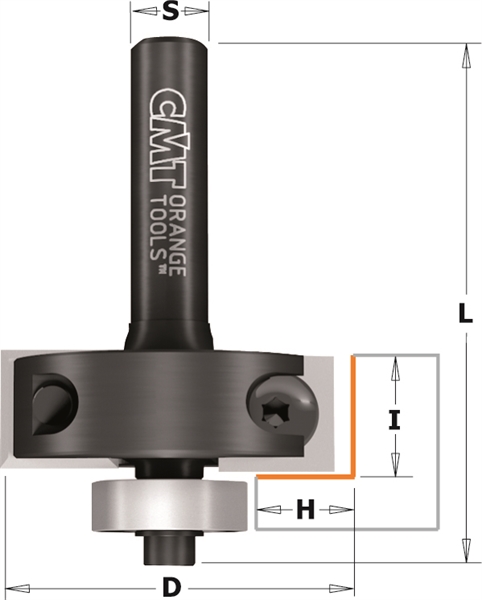

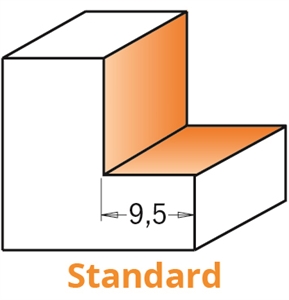

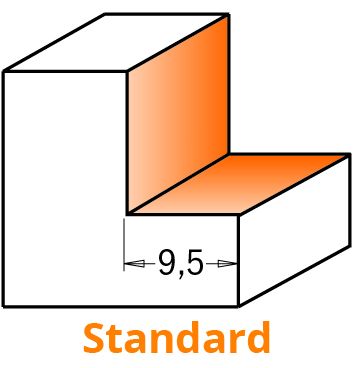

Fraises avec plaquettes réversibles qui permettent de réaliser des feuillures à mi-bois mais aussi d'autres travaux. Elles comprennent un roulement standard (791.018.00), mais il est aussi possible d'utiliser des roulements optionnels pour fabriquer des feuillures d'autres dimensions. À utiliser avec des défonceuses portatives.
| H | D | l | L | S | Rotation | Code |
|---|---|---|---|---|---|---|
| 9.5 | 34.9 | 12 | 55 | 6.35 | DROITE | CMT66035111 |
| 9.5 | 34.9 | 12 | 55 | 8 | DROITE | CMT66035011 |
| 9.5 | 34.9 | 12 | 65 | 12.7 | DROITE | CMT66085111 |

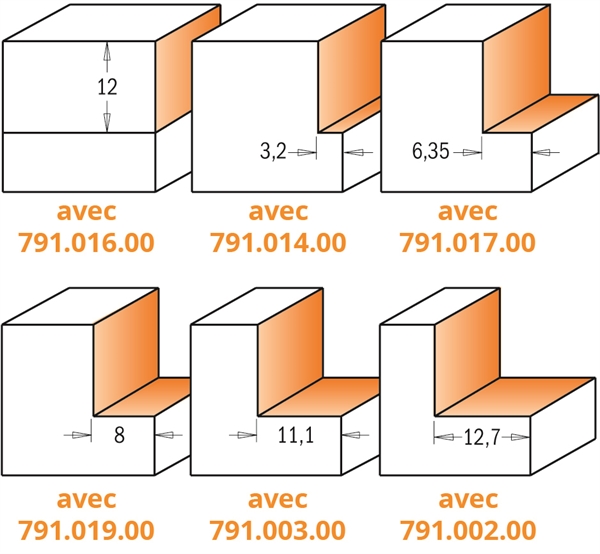

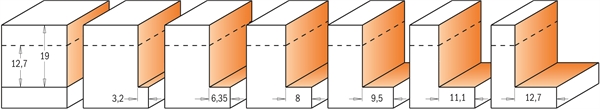

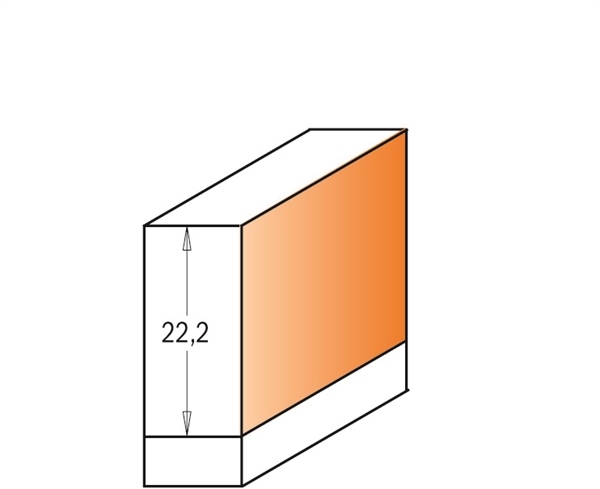

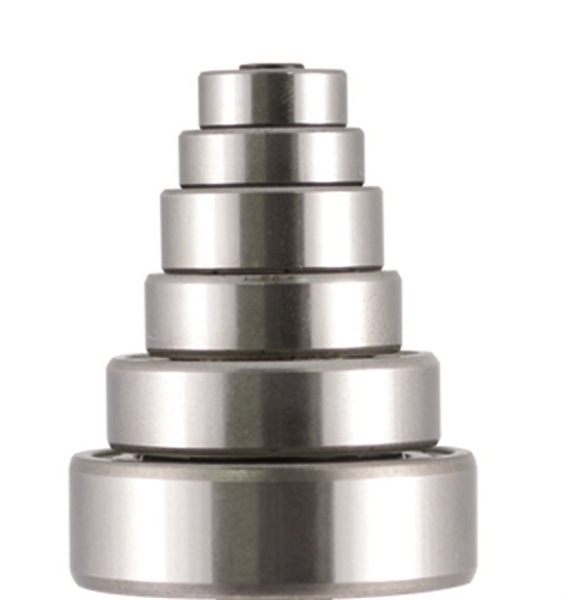

Les jeux comprennent une fraise à feuillurer, six roulements, une vis et une clé hexagonale. Pour régler la profondeur de coupe changez le roulement. En ajustant la hauteur de votre défonceuse, la longueur de coupe peut être entre 0 et 12,7mm ou entre 0 et 19mm. Pour d'autres profondeurs de coupes utilisez le guide. Jeux disponibles avec queues Ø6mm - 6,35mm - 8mm - 12mm - 12,7mm .
Conseils : Si vous avez déjà une fraise à feuillurer CMT, vous pouvez la transformer en un de ces jeux en achetant seulement les six roulements, la vis et la clé hexagonale (référence CMT 791.703.00).
| H | D | l | L | S | Code |
|---|---|---|---|---|---|
| 0-12.7 | 34.9 | 12.7 | 6 | DROITE | CMT73500111 |
| 0-12.7 | 34.9 | 12.7 | 6.35 | DROITE | CMT83500111 |
| 0-12.7 | 34.9 | 12.7 | 8 | DROITE | CMT93500111 |
| 0-12.7 | 34.9 | 12.7 | 12 | DROITE | CMT93550111 |
| 0-12.7 | 34.9 | 12.7 | 12.7 | DROITE | CMT83550111 |
| 0-12.7 | 34.9 | 19 | 12 | DROITE | CMT93550211 |
| 0-12.7 | 34.9 | 19 | 12.7 | DROITE | CMT83550211 |

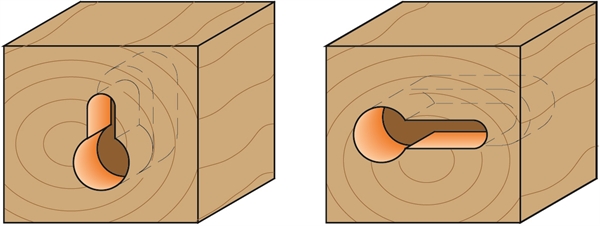

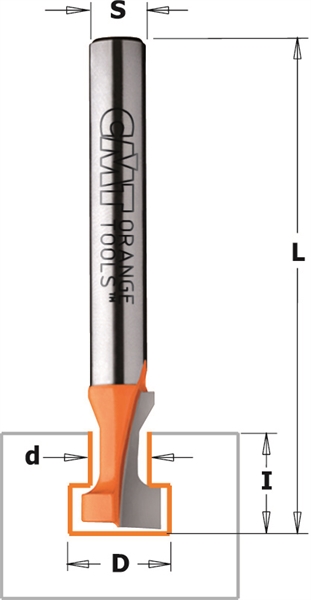

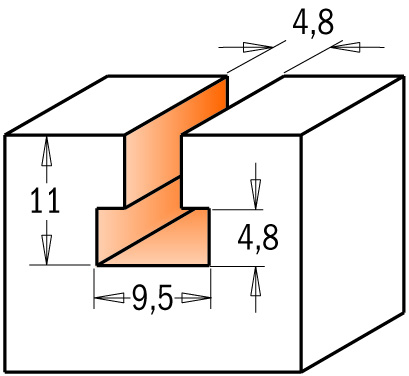

Ces fraises pour serrures permettent la réalisation d'encadrements, de plaquettes ou de décorations en bois avec parois.
Recommandations de sécurité : avant d'utiliser les fraises pour serrures, fixer la pièce sur le banc et mettre la fraise soigneusement sur le pantographe.
Conseils : pour suspendre des objets avec un seul crochet, faîtes une fissure horizontale; ceci vous permettra de les centrer et de les équilibrer parfaitement sur le mur.
| D | d | l | L | S | Rotation | Code |
|---|---|---|---|---|---|---|
| 9.5 | 4.8 | 11 | 54 | 6 | DROITE | CMT75000111 |
| 9.5 | 4.8 | 11 | 54 | 6.35 | DROITE | CMT85000111 |
| 9.5 | 4.8 | 11 | 54 | 8 | DROITE | CMT95000111 |
| 9.5 | 4.8 | 11 | 54 | 12 | DROITE | CMT95050111 |
| 9.5 | 4.8 | 11 | 54 | 12.7 | DROITE | CMT85050111 |

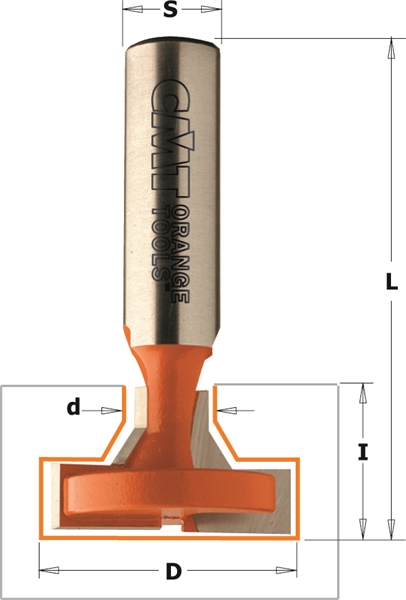

Ces fraises pour rainure en T permettent la réalisation d'encadrements, de plaquettes ou de décorations en bois avec parois. L'outil effectue un perçage d'entrée. Le pantographe avance: le diamètre inférieur (d) coupe une fissure, le diamètre supérieur (D) fait une fissure plus grande sous la surface. Cette opération donne un appui pour les têtes de vis ou de rivet.
Recommandation de sécurité : avant d'utiliser les fraises pour serrure, fixer la pièce sur le banc et mettre la fraise soigneusement sur le pantographe.
Conseils : pour suspendre des objets avec un seul crochet, faîtes une fissure horizontale; ceci vous permettra de les centrer et de les équilibrer parfaitement sur le mur.

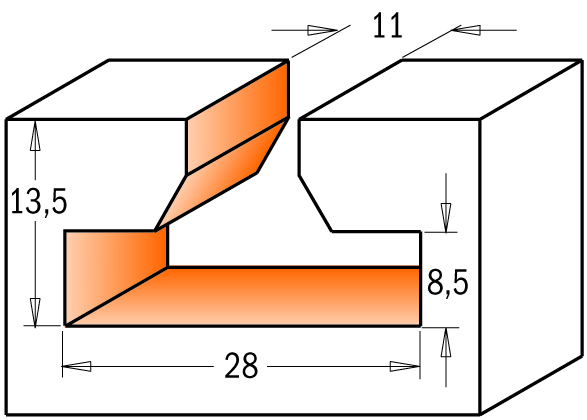

| D | d | l | L | Z | S | Rotation | Code |
|---|---|---|---|---|---|---|---|

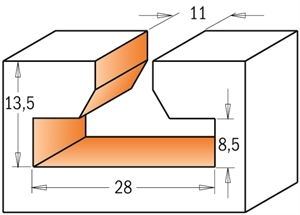

| 28 | 11 | 13.5 | 56.3 | 2 | 12 | DROITE | CMT95060311 |
| 28 | 11 | 13.5 | 56.3 | 2 | 12.7 | DROITE | CMT85060311 |

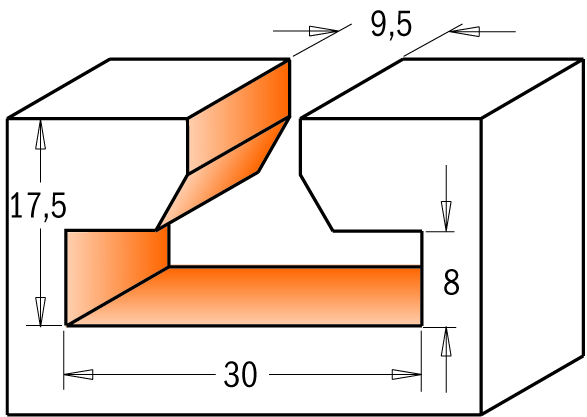

| 30 | 9.5 | 17.5 | 60.3 | 2 | 12 | DROITE | CMT95060111 |
| 30 | 9.5 | 17.5 | 60.3 | 2 | 12.7 | DROITE | CMT85060111 |

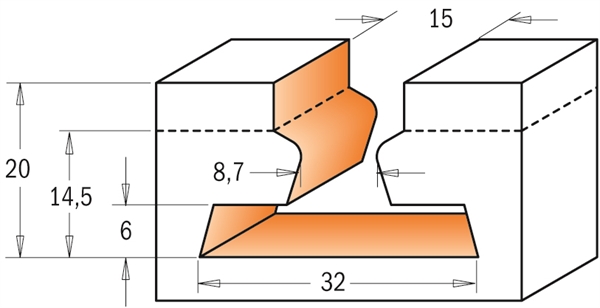

| 32 | 8.7-15 | 20 | 66 | 1+1 | 12 | DROITE | CMT95060411 |

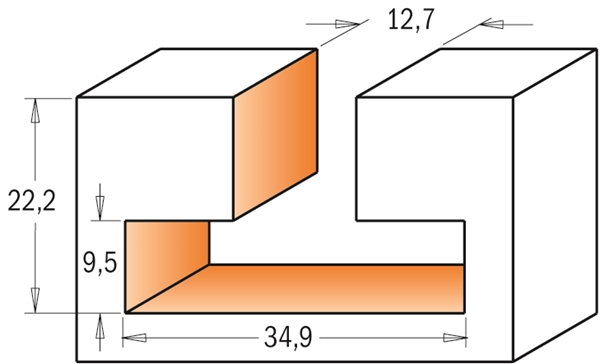

| 34.9 | 12.7 | 22.2 | 63.5 | 2 | 12 | DROITE | CMT95060211 |
| 34.9 | 12.7 | 22.2 | 63.5 | 2 | 12.7 | DROITE | CMT85060211 |
